Detail produk:
|

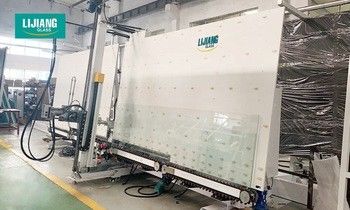

Nama: | Robot Penyegelan Kaca Isolasi Vertikal | Dimensi Keseluruhan: | 8700mm * 2000mm * 3500mm |
---|---|---|---|
Tipe: | Horisontal | Model: | LJTJ2540 |
Warna: | Permintaan Pelanggan | Ukuran gelas minimal: | 170mm * 400mm (mesin 2000mm) |
Ukuran kaca max: | 2500mm * 3500mm | Sistem pengaturan: | Simens |
Merek: | LIJIANG | Daya tegangan: | 3P 380v 50 hz |
Sudut pesawat: | 6 ° - 9 ° | ||
Cahaya Tinggi: | Mesin penyegelan kaca 9 °,mesin kaca isolasi Sealer |
Isolasi kawat kaca sealer otomatis, warna dapat disesuaikan, fungsi-fungsi tambahan
Aplikasi
Siapkan mesin
Temukan dua strip aluminium 1,5-kali-1,5-meter dari kaca isolasi 9A
Dengan jalur produksi sebagai tolak ukur, dua gelas secara kasar sejajar dengan bagian makan dan posisi lini produksi
Letakkan cangkir hisap ke bagian makan dan tempat posisi bagian pemakaian dan jarak horisontal dari bagian makan adalah 245-255
Instal mesin kepala balok vertikal
Hubungkan aksesoris instalasi listrik dan gas
Nyalakan pakan kaca untuk menyesuaikan v-belt sehingga kaca dan kembali roda dekat bersama-sama untuk memperbaiki v-belt
Meratakan jalur pakan dan produksi
Meratakan bagian makan dan pemakaian
Sesuaikan perluasan kepala mesin sehingga detektor menyesuaikan jarak antara kepala dan bagian debit di tepi kaca
Sesuaikan posisi cangkir hisap
Persidangan kosong untuk menguji posisi empat sisi nosel
Dengan lem commissioning
Debug posisi mekanik batas positif v-belt batas negatif dan perbaiki sakelar batas;
Mendorong mundur ke mekanik posisi dekat dengan batas negatif dari v-belt.Kemudian memperbaiki saklar deteksi v-belt nol pada posisi ini dan segera berhenti setelah menyentuhnya.
Berkendara maju ke posisi mekanis mendekati batas positif v-belt.Kemudian pasang saklar pendeteksi batas positif v-belt pada posisi ini dan segera berhenti setelah menyentuhnya. Ketika mengatur tekanan di satu sisi, dua sisi, tiga sisi dan empat sisi, putar kepala lem ke 0 derajat, 90 derajat, 180 derajat dan 270 derajat masing-masing.Masukan yang sesuai persentase antarmuka mencuat paksa.Dorong lem nozzle dengan tangan, yang terasa seperti musim semi, dan nilai referensi adalah 35%, 15%, 35% dan 90% negara .Maintenance, di negara manual, plat bergerak adalah dalam posisi terbuka bekerja.Pilih pemeliharaan terbuka, terus tekan sampai papan terbuka penuh.Apakah dukungan yang efektif antara pelat pers, atau ada orang di stasiun tugas, orang dapat masuk di antara dua papan.
Jarak posisi kedua dari sisi pertama kaca tiga lapis, semakin besar parameter, semakin sedikit nosel yang menempel pada kaca. Jika lokasi rongga kedua tidak benar, kaca tiga lapis akan digunakan untuk kompensasi. Parameter ini perlu dimodifikasi jika terjadi kesalahan dalam pengukuran panjang garis. Setelah tepi pertama diterapkan, nosel diputar 90 derajat.Setelah dikikis, kaca akan bergerak agak jauh ke arah bagian input. Setelah menerapkan tepi kedua, nosel akan berputar 180 derajat.Setelah menggores, itu akan turun ke bawah bit.After menerapkan tepi ketiga, memutar nozzle 270 derajat.Setelah dikikis, kaca akan bergerak agak ke arah bagian keluaran.
Ukuran kelas | 2500mm |
Ukuran minimum | 170mm * 400mm (mesin 2000mm) |
Ketebalan kaca | 12-56mm |
Kecepatan kerja | 5-40 m / mnt |
Tekanan udara | 0,6-0,8MPa |
Tekanan tekanan | <350kg / m³ |
Sudut pesawat | 6 ° - 9 ° |
Berat kaca max | 400kg |
Daya tegangan | 380V 12kw |
Dimensi keseluruhan | 8700mm * 2000mm * 3500mm |
