Detail produk:
|
Brand name: | Insulating Glass Processing Line with gas filling | Merek: | Gelas Lijiang |
---|---|---|---|
Ukuran kaca max: | 2500 mm * 3500 mm | Ukuran gelas maks untuk mengisi gas: | 2500 mm * 3200 mm |
Ketebalan kaca: | 3-15 mm (3-30 mm) | Ketebalan IG: | 60 mm |
Bahan: | Besi tahan karat | Nilai gas: | > 95% |
Jaminan: | 1 tahun | Panjangnya: | 23,5 meter |
Cahaya Tinggi: | Lini Produksi Kaca Isolasi Mengambang Udara,Lini Produksi Kaca Isolasi Vertikal,Peralatan pembuatan kaca berinsulasi vertikal |

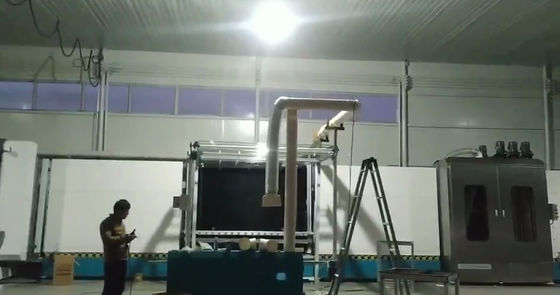

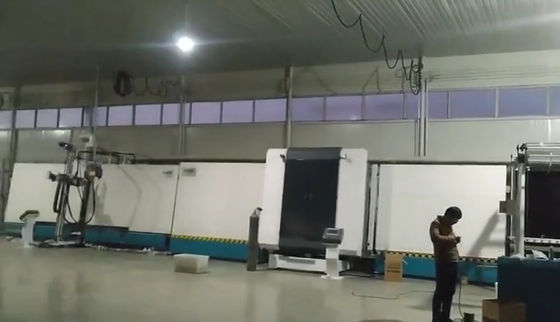

Lini Pemrosesan Kaca Terapung Udara Isolasi Vertikal Dengan Pengisian Gas Secara Otomatis Online
Memperkenalkan jalur pemrosesan kaca mengambang udara isolasi vertikal dengan pengisian gas
Menggunakan teknologi Air-floating untuk mentransfer kaca Mencegah kaca terkontaminasi oleh roda dan meninggalkan jejak untuk meningkatkan kualitas tinggi produksi IG.Garis ini memiliki tujuh bagian:
01 bagian transfer;
02 mesin cuci;
03 bagian pelepasan;
04 inspeksi dan bagian instalasi;
05 bagian transfer;
06 bagian menekan dan mengisi;
07 bagian pelepasan.
Fungsi opsionallini pengolahan kaca isolasi vertikal udara-mengambang dengan pengisian gas :
• Kaca langkah dengan tepi opsional (L: 100mm W: 50mm)
• Kaca berbentuk
• Mesin cuci pra
Ukuran lain dari jalur pemrosesan kaca mengambang udara isolasi vertikal dengan pengisian gas:
Parameter | Satuan | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Sumber Daya listrik | 380V 50Hz 3P | |||
Tenaga total | KW | 41 | 44.5 | 51.5 |
Kecepatan mencuci | m / menit | 2 ~ 10 | ||
Kecepatan kerja maksimal | m / menit | 45 | ||
Ukuran gelas minimal | mm | 450 * 280 | ||
Ukuran kaca maksimal | mm | 2000 * 2500 2000x3000 (Ditekan dua kali) |
2500 * 3200 2500 * 3500 (Ditekan dua kali) 2500x4500 (Ditekan dua kali, tambahkan pengisap) |
|
Ketebalan kaca datar | mm | 3 ~ 15 (3-30) | ||
Sikat cuci | Potongan | 6 | ||
Ketebalan maksimum kaca isolasi | mm | 60 | ||
Konsumsi gas total | L / menit | 1200 | ||
Tinggi gulungan konveyor | mm | 520 | ||
Dimensi | L * W * H (mm) | 19500 * 3500 * 3200 | 23500 * 3500 * 3700 | 27000 * 3500 * 3700 |
Detail darilini pengolahan kaca isolasi vertikal dengan pengisian gas:
01 transfer bagian
Mekanisme deteksi lapisan, deteksi otomatis film Low-e offline

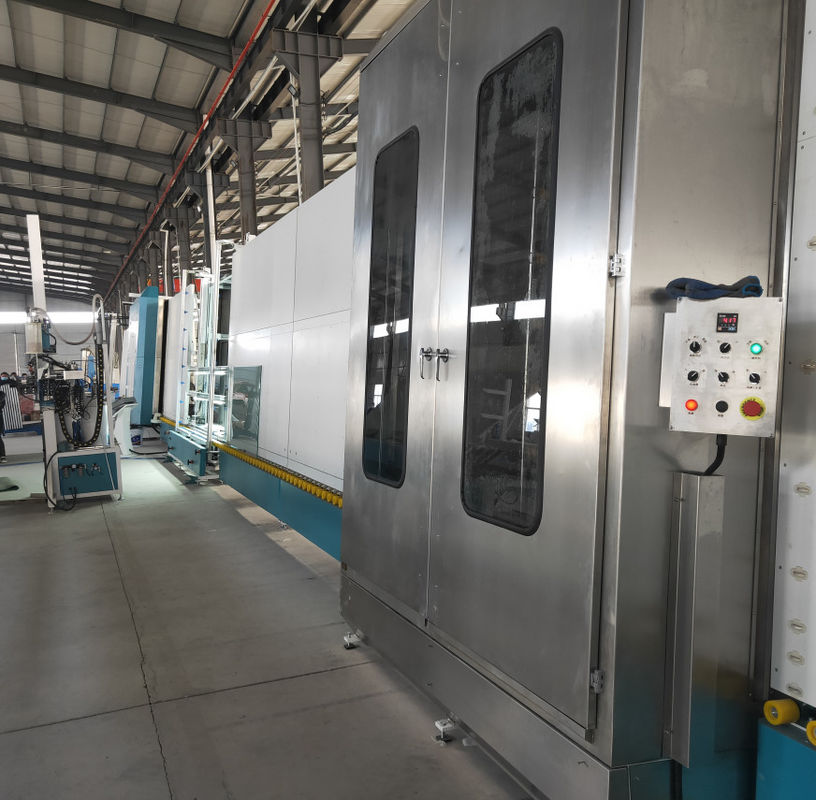

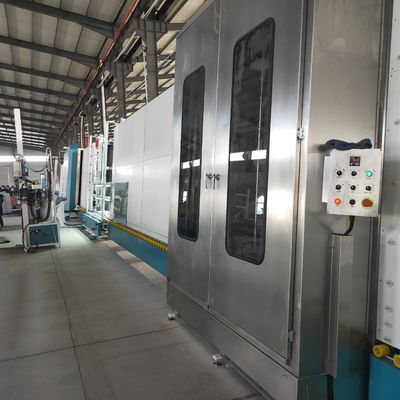

02 pencucian mesin
• Menggunakan 6 buah sikat lembut dengan rambut lembut 0,1 mm, dapat mencuci kaca dengan kualitas rendah
• Pisau udara baru menggunakan profil alumunium (Duckbill Air Knife), ukuran saluran keluar udara disesuaikan dengan profil alumunium paruh bebek.Hal ini dapat mengurangi jumlah sekrup penyetel, memastikan bahwa setiap sekrup tidak kendor, dan menghindari resonansi pisau udara.
• Pisau udara secara otomatis dapat mengatur lebar pisau udara sesuai dengan ketebalannya
• Kotak operasi dengan tampilan kecepatan pencucian, secara akurat dapat menampilkan kecepatan pencucian (8-10m)
• Kontrol suhu otomatis tangki air, sistem pengisian ulang air
• Sistem peredam Eropa
• Bahan baja tahan karat
03 bagian pelepasan
• Kaca penyimpanan
04 inspeksi dan bagian instalasi
Struktur baru ini penampang diubah menjadi struktur pengangkat balok sejajar (balok ganda).Mudah untuk memeriksa dan menyeka kaca
05 bagian transfer
• Pengukuran otomatis ketebalan kaca.Ini dapat digunakan sesuai dengan kebutuhan aktual saat bekerja.
06 bagian menekan dan mengisi
Fitur utama:
• Kaca isolasi ultra-panjang (2500mm * 3500mm) dapat dikompresi dua kali
• Mengadopsi ban berjalan untuk mentransfer kaca, menggunakan motor servo untuk menekan kaca
• Pelat pengepres dapat dibuka untuk memudahkan perawatan
• Papan press dengan struktur yang dapat disesuaikan untuk menjamin masa pakai yang tahan lama
• Secara otomatis mengisi gas argon dengan efek penyegelan yang signifikan, kandungan argon lebih tinggi
• Atur zona untuk mengisi ukuran kaca yang berbeda dengan metode penyegelan lanjutan untuk mengurangi kehilangan argon
• Dapat mengatur nilai gas dan menunjukkan proses pengisian gas di layar sentuh
• Sensor reaksi cepat untuk kontrol permanen proses pengisian gas
• Konsentrasi gas bisa mencapai lebih dari 90%
• Tidak perlu mengebor lubang pada rangka spacer
• Gas standar adalah gas Argon
07 bagian pelepasan
• Kaca penyimpanan
• Dapat dihubungkan ke mesin penyegel
Data teknis
Max.ukuran kaca | 2500mm * 3500mm |
Ukuran gelas maks untuk mengisi gas | 2500mm * 3200mm |
Min.ukuran kaca | 280mm * 450mm |
Ketebalan kaca | 3-15mm |
Ketebalan kaca isolasi | 60mm |
Kecepatan pencucian kaca | 2-10m / menit |
Kecepatan konveyor kaca | 45m / menit |
Sikat cuci | 3 pasang sikat lembut |
Persediaan air | Konsumsi air: 0,5 t / jam konduktivitas: 40μs / cm |
Pasokan udara | Arus: 1m³ / menit |
Tekanan udara | ≥0.8MPa |
Tenaga total | 3P 380V 50HZ |
Dimensi | 23500 * 3500 * 3700mm |
Bobot | 6500kg |
