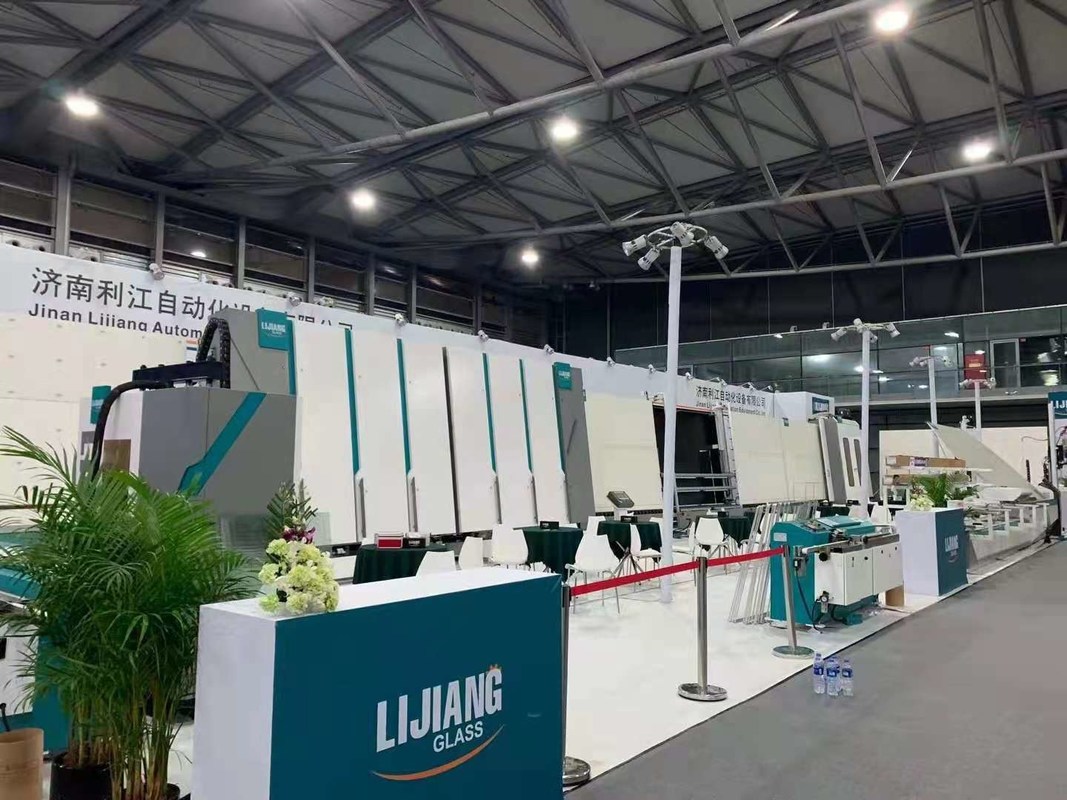

Lini Produksi Kaca Isolasi Berkaca Ganda Ukuran Jumbo 3300 * 7000mm

Lini Produksi Kaca Isolasi Kaca Ganda Ukuran jumbo 3300 * 7000mm Untuk pemrosesan kaca isolasi





Fitur utama dari Jalur Pemrosesan kaca Isolasi Glazur Ganda

●Sistem kontrol PLC Jerman Siemens, antarmuka layar sentuh

●Identifikasi otomatis kaca berlapis dan kaca Low-E

●3 pasang sikat lembut dapat mencuci kaca Low-E online dan offline

●Mesin cuci mengadopsi bahan SS dan perangkat tahan air

●Papan penekan yang dapat disesuaikan untuk menjaga agar permukaan penekan pelat tetap lurus

● Mode koneksi steker penerbangan

●Tangki air dengan kontrol suhu otomatis dan sistem pencucian air

● Sistem pemanas udara

●Pengaturan mulai dan berhenti otomatis Kipas Angin

●Sistem pengurangan kebisingan

●Berlaku untuk menghasilkan tiga IG dan IG berbentuk

●Tampilan online kecepatan mencuci

●Pekerjaan intermiten yang cerdas, menghemat energi



Pilihan garis kaca isolasi pengisian gas ganda ukuran Jumbo Otomatis



1. Pra-cuci

2. Pemosisian yang akurat secara otomatis untuk 3 atau 4 langkah samping IG

3. Pengisian gas otomatis dapat mengatur nilai gas dan menampilkan pemrosesan pengisian secara online dengan konsentrasi gas tinggi



1. Apa itu IG line?

Jenis saluran IG adalah tanpa pengisian argon dan dengan pengisian gas argon.Ada juga dua saluran IG khusus, saluran IG mengambang udara dan saluran IG super cepat (mencuci dan menekan dua unit IG bersama-sama).

Jalur IG disebut jalur pemrosesan kaca isolasi, termasuk mesin cuci kaca, pemasangan bingkai spacer, dan mesin pengepres kaca.Kami biasanya memiliki 2000*2500, 2500*3500, 2500*4000, 2500*4500 dan 3300*7000 IG line.

2. Apa yang dilakukan perusahaan kami?

LIJIANG GLASS adalah produsen di kota Jinan, China sejak tahun 2012.Kami membuat jalur IG, Robot penyegel kaca isolasi, mesin pengatur jarak, mesin pengisi pengering butil ekstruder dan sebagainya, menyediakan mesin untuk seluruh dunia dengan layanan purna jual.



3. Bagaimana memberikan layanan purna jual?

Untuk India dan pasar di seluruh India, kami memiliki dua insinyur lokal India, mereka dapat memberikan layanan tepat waktu.



Untuk pasar Amerika Selatan, kami memiliki satu insinyur di sana untuk memberikan layanan.



Untuk pasar lain, kami memiliki tim insinyur dengan pengalaman 10 - 20 tahun, mereka akan pergi ke pabrik pelanggan asing untuk memasang mesin, melatih pekerja dan menyediakan layanan purna jual tepat waktu.



Sejak virus di seluruh dunia, teknisi kami dibatasi untuk banyak negara di dunia.Jadi kami menyediakan layanan instalasi dan pelatihan kerja online dengan WeChat, Whatsapp dan sebagainya.Setelah dunia memiliki kecocokan yang lebih baik, teknisi kami akan memeriksa mesin kami lagi.



4. Bagaimana cara mengemas lini produksi?

Satu set IG line biasanya membutuhkan dua kontainer saat pengiriman ke luar negeri, 2 buah kontainer 40HQ.





Rincian lini produksi kaca Isolasi Otomatis:





• Lini produksi kaca Isolasi Vertikal memiliki 7 bagian:

01 bagian pemindahan;

02 mesin cuci;

03 bagian pembuangan;

04 bagian pemeriksaan dan pemasangan;

05 bagian pemindahan;

06 menekan dan mengisi bagian;

07 bagian pembuangan.





• 01 transfer bagian

Mekanisme deteksi pelapisan, deteksi otomatis film Low-e offline

• 02 pencucian mesin

Fitur utama:

• Menggunakan 6 buah sikat lembut dengan rambut lembut 0,1 mm, dapat mencuci kaca low-e

• Pisau udara baru menggunakan profil aluminium (Duckbill Air Knife), ukuran lubang keluar udara disesuaikan dengan paruh bebek profil aluminium.Ini dapat mengurangi jumlah sekrup penyetel, memastikan bahwa setiap sekrup tidak longgar, dan menghindari resonansi pisau udara.

• Pisau udara dapat secara otomatis menyesuaikan lebar pisau udara sesuai dengan ketebalannya

• Kotak operasi dengan tampilan kecepatan pencucian, dapat secara akurat menampilkan kecepatan pencucian (8-10m)

• Kontrol suhu otomatis tangki air, sistem pengisian air

• Sistem peredam Eropa

• Bahan baja tahan karat



• 03 bagian debit

• Gelas penyimpanan

• 04 bagian inspeksi dan pemasangan

Struktur baru bagian ini diubah menjadi struktur pengangkat balok inline (double beam).Sangat mudah untuk memeriksa dan menyeka kaca.

• 05 bagian transfer

• Pengukuran otomatis ketebalan kaca.Dapat digunakan sesuai dengan kebutuhan aktual saat bekerja.

• 06 menekan dan mengisi bagian



Fitur utama:

• Kaca ultra-panjang dapat dikompresi dua kali

• Mengadopsi ban berjalan untuk mentransfer kaca, gunakan motor servo untuk menekan kaca

• Plat penekan dapat dibuka untuk memudahkan perawatan

• Papan penekan dengan struktur yang dapat disesuaikan untuk menjamin masa pakai yang tahan lama

• 07 bagian debit

• Gelas penyimpanan

• Dapat dihubungkan ke mesin penyegel



Parameter Vertikal Otomatis Lini Produksi Kaca Isolasi



Satuan		LJBZ3370
Voltase		380V50Hz3P
Kekuatan total	KW	54.5
Kecepatan mencuci	m/mnt	2-10
Kecepatan kerja maksimum	m/mnt	45
Ukuran kaca minimal	mm	450*280
Ukuran kaca maksimum	mm	3300*7000 3000*3000 (Tekan dua kali)
Ketebalan kaca datar	mm	3-30
sikat cuci	Bagian-bagian	6
Ketebalan maksimum kaca isolasi	mm	80
Total konsumsi gas	L/mnt	1500
Tinggi gulungan konveyor:	mm	520
Dimensi (L*W*H)	mm	47200*3500*4500

Parameter listrik

NAMA	ASAL	MEREK
PLC	Jerman	SIEMENS
Alat listrik tegangan rendah	Jerman	SIEMENS
Konverter frekuensi	Jerman	SIEMENS
Motor servo untuk kaca langkah	Jepang	FUJI
Saklar fotolistrik	Jerman	SAKIT
Saklar Mikro	Taiwan	CENDERUNG
Tombol dan lampu indikator	Perancis	SCHNEIDER
Layar sentuh	Taiwan	WEINVIEW
estafet menengah	Jepang	omron
Motor sikat	Cina	QINGHUA
Pompa air	Cina	LINGXIAO
Memandu	Taiwan	HIWIN
Komponen Pneumatik	Taiwan	AIRTAC



Gambar lini produksi kaca isolasi otomatis



Produksi Terkait LIJIANG GLASS



Mesin Butil Otomatis Dengan Peralatan Extruder Butil Panas Meleleh CE untuk pemrosesan isolasi

Mesin Extruder Bulyl Aotomatic dengan kualitas tinggi

Aplikasi



Sistem kontrol PLC, antarmuka layar sentuh

Secara otomatis menyesuaikan jumlah lem sesuai dengan kecepatan yang berbeda

Secara otomatis mengidentifikasi lebar batang aluminium, sehingga nuzzle lem dapat menyesuaikan secara otomatis.

Sistem hidrolik menggunakan komponen Jerman untuk memastikan bahwa lemnya rata dan penuh

Panaskan cepat, tingkatkan efisiensi kerja

dengan fungsi pemanasan awal

Dengan fungsi knalpot dan tiup, tingkatkan kualitas pelapisan dan hemat waktu untuk memberi makan lem

Kecepatan pelapisan cepat, bisa hingga 47m / mnt

Tekanan pemerasan: 10-18MPa

Suhu: 110-140

Aluminiumspacerwidth: 6A-27A

Kecepatan: 5-47m / mnt

Diameter silinder butil: 200mm

Pasokan udara: 0,4 / mnt

Tekanan udara: 0.6Mpa

Total daya: 380V, 5.7KW, 50HZ

Dimensi: 2800*700*900mm

Berat: 650kg

Parameter teknologi dariMesin Extruder meleleh panas otomatis



Tekan tekanan	10-18MPa
Suhu	110~140℃
Ketebalan lem	0.3-0.5mm
Lebar lem	3.5mm
Lebar pengatur jarak aluminium	5.5-26.5mm
Kecepatan	0-47m/mnt
Diameter silinder butil	200mm
Pasokan udara	0,4m³ / mnt
Tekanan udara	0.6MPa
Kekuatan total	380V, 5.7KW, 50HZ
Dimensi	2800 × 700 × 900mm (L × W × H)
berat	750kg







Detail peralatan dari Mesin Kaca Isolasi Butil Extruder Otomatis



Bagian Jerman Siemens



Mesin ekstruder butil Mengadopsi merek Jerman Siemens PLC, kinerja stabil.

Layar Sentuh KINCO



Gunakan operasi layar toubh, uji coba sederhana, Antarmuka yang jelas, Operasi sederhana, Layar sentuh pintar, Pemrograman yang diperbarui.





Jerman MEMILIKI Katup



Mesin ekstruder butil berkecepatan tinggi Mengadopsi katup Harvey Jerman, kinerja lebih stabil.



Sistem alarm



Mengadopsi sistem alarm otomatis, mengingatkan menambahkan butil.



Silinder lem

Silinder karet mengadopsi struktur pull-up, yang nyaman untuk mengganti butil.



Silinder Maximator Jerman

Sistem pengisian super mengadopsi silinder pneumatik dan hidrolik yang terkenal, mengontrol tekanan oli outlet dengan kuat.

Sesuaikan putput lem secara otomatis sesuai dengan perubahan kecepatan



Penyesuaian ketinggian balok nyaman, efektif untuk memecahkan masalah garis putih

Produk LIJIANG GLASS lainnya





Mesin Bending Spacer Dengan Batang Aluminium Dan Batang Hangat

Aplikasi

Mesin penekuk spacer otomatis penuh digunakan untuk membuat bingkai ( atau bahan lain) untuk kaca isolasi, yang menggantikan teknologi fabrikasi tradisional.Mesin Bending Spacer Otomatis Dengan Batang Aluminium Dan Batang Hangat dapat membuat berbagai bingkai aluminium poligonal cembung dengan satu strip aluminium dalam satu waktu.Mesin bending tersedia untuk membengkokkan batang aluminium, batang baja tahan karat, batangan hangat dan termex dan sebagainya.Juga pada mahcine lentur, juga berisi kode pencetakan, label pencetakan, lubang bor dan USB, tangan mesin untuk mendukung bingkai besar

Detail peralatan

• Mengadopsi sistem kontrol PLC Siemens, antarmuka layar sentuh
• Sistem kontrol servo Jepang FUJI CNC

• Empat unit penyimpanan ukuran spacer
• Spacer aluminium tersedia dalam berbagai ukuran dan ukuran

• Secara otomatis memotong dan memberi makan spacer aluminium
• Tekuk bingkai spacer berbentuk terus menerus
• Secara otomatis menghindari sudut penghubung saat menekuk dan memotong

• Perangkat tangan mesin khusus digunakan untuk menekuk bingkai spacer besar

• Konektor tugas berat adalah kenyamanan dan keamanan untuk pemasangan dan debugging

• Katup Magnetik Airtac Taiwan;Sistem kontrol PLC Siemens Jerman;Sistem kontrol servo Jepang Fuji.

• Suku cadang semua mesin memiliki kode ID.

• Efek lentur yang tepat, kesalahan sudut kurang dari 0.1mm.

Teknologi Terkemuka

• Fungsi kode pencetakan spacer (Opsional)

• Lubang pengisian gas bor otomatis (Opsional)

• Mencetak fungsi stiker label (Opsional)

• Fungsi input USB, baca file format excel secara langsung, dll (Opsional)

• Terhubung ke sistem ERP (Opsional)

• Dapat menekuk spacer aluminium, Technoform, Alupro, Thermix, spacer hangat (Swisspacer) dan stainless steel ( Opsional) dan seterusnya.

• Kami memiliki sistem lunak khusus yang dapat menghindari 120mm untuk mengurangi limbah.Misalnya, jika panjang buhul adalah 60mm, ketika program menghitung sudut yang tepat, ada buhul.Ketika Anda mulai menekuk bingkai persegi panjang, Anda harus terlebih dahulu mengangkut 120mm, kemudian memotong 120mm, dan kemudian menginjak pedal untuk menekuk bingkai, sehingga Anda akan menyia-nyiakan 120mm.

Data teknis

Max.Bending ukuran	2000mm * 2000mm (2500mm * 2500mm)
Ukuran minimum lentur	250mm * 200mm
Lebar pengatur jarak aluminium	5.5-27mm
Kesalahan dimensi	± 0,5mm
Kesalahan sudut	±1º
Kecepatan pemrosesan	26s
Pasokan udara	0.65MPa
Kekuatan total	AC220 / 380V 50Hz 2.5KW
Dimensi	10500mm * 2200mm * 2600mm

Parameter listrik

NAMA	MEREK	NAMA	MEREK
PLC	SIEMEN JERMAN	Tiga serangkai	Taiwan AIRTAC
Peralatan listrik tegangan rendah	SIEMEN JERMAN	Silinder	Taiwan AIRTAC
Motor servo	FUJI JEPANG	Katup solenoida	Taiwan AIRTAC
Sopir servo	FUJI JEPANG	Beralih daya	Taiwan TEND
Menyampaikan	OMRON JEPANG	LAYAR SENTUH	WEINVIEW Taiwan
Sensor	AUTONIC KOREA	MEMANDU	TBI Taiwan





Mesin Cuci dan Pembersih Kaca Datar Industri Otomatis Vertikal

1. Ikhtisar tentang Mesin Cuci dan Pengeringan Kaca Vertikal Otomatis
Industri Otomatis Mesin cuci kaca datar digunakan untuk mencuci kaca untuk memproses kaca glasir ganda.Pencucian dan pembersihan vertikal otomatis mesin dapat menyelesaikan fungsi-fungsi berikut: pra-pembersihan, pembersihan dan pengeringan kaca datar dan kaca rendah. Ini adalah produksi kaca isolasi aluminium slot.Mesin cuci kaca memiliki keunggulan area pekerjaan kecil, efisiensi tinggi, kinerja andal, dan perawatan yang mudah.

2. Keuntungan dari mesin cuci kaca
•Menggunakan 3Pair sikat lembut dengan rambut lembut 0.1mm, dapat mencuci kaca low-e
• Pra-cuci (Opsional)
•Pisau udara dapat secara otomatis menyesuaikan lebar pisau udara sesuai dengan ketebalannya
•Pisau udara baru menggunakan profil aluminium (Duckbill Air Knife), ukuran lubang keluar udara disesuaikan dengan paruh bebek profil aluminium.Ini dapat mengurangi jumlah sekrup penyetel, memastikan bahwa setiap sekrup tidak longgar, dan menghindari resonansi pisau udara.
•Sistem peredam suara Eropa
•Kotak operasi dengan tampilan kecepatan cuci, dapat secara akurat menampilkan kecepatan mencuci (8-10m) •Tangki air kontrol suhu otomatis, sistem pengisian air
•Bahan baja tahan karat
3.Fitur utama mesin cuci kaca vertikal

• Mesin pembersih vertikal otomatis mengadopsi sistem kontrol Siemens, yang dapat dengan bebas menyesuaikan kecepatan pembersihan mesin pembersih.

•

• Mesin cuci Otomatis Vertikal dapat Mencuci gelas low-e online dan offline, secara otomatis mengenali film Low-e
•
• Mesin cuci Otomatis Vertikal Menggunakan 6 buah sikat lembut

•

• Bagian pra-pembersihan mengadopsi pengaturan kecepatan konversi frekuensi stepless, dan kaca dapat berjalan dengan lancar pada kecepatan yang tepat.
• Kontrol suhu otomatis tangki air, sistem pengisian air Pembersihan dan tangki air terbuat dari baja tahan karat dan bahan tahan korosi, dan rol transfer adalah rol karet tahan asam dan alkali, yang secara otomatis disesuaikan sesuai dengan ketebalan kaca.

• 304 bahan baja tahan karat
•
• Mesin cuci vertikal otomatis Menggunakan metode kerja hemat energi intermiten yang cerdas
• Mesin cuci vertikal otomatis mengadopsi sistem peredam Eropa
• Pisau udara dapat secara otomatis menyesuaikan lebar pisau udara sesuai dengan ketebalannya
• Mesin cuci vertikal otomatis Mengadopsi kipas frekuensi variabel, hemat energi, efek pembersihan yang baik
• Sistem pencucian tipe hierarkis

4. Parameter Teknologi dari Mesin Pembersih dan Pengeringan Kaca Vertikal

Sumber Daya listrik	Tegangan (V)	380
	Frekuensi (Hz)	50
Kekuatan utama	kW	35
Kecepatan mencuci	m/mnt	1~7
Kecepatan tinggi maks	m/mnt	10
Ukuran kaca minimal	mm	450 × 280
Ukuran kaca maks	mm	2500 × 4000
Ketebalan kaca	mm	3~15
Tinggi rol:	mm	500±20
Berat keseluruhan	kg	3500

5. Detail OtomatisMesin Cuci Kaca

Pengenalan KACA LIJIANG

2230 IG Automatic Line Double Glazing Glass Processing Machine

APLIKASI

Jalur pemrosesan kaca glasir ganda ( dengan pengisian gas) terdiri dari empat bagian, bagian transfer, bagian pencucian, bagian inspeksi dan bagian pengepresan (Total 7 bagian).Ini menggunakan teknologi canggih untuk membuat DGU berkualitas tinggi dan beragam secara otomatis, seperti kaca ganda, kaca rangkap tiga, kaca Low-e, kaca berbentuk dan kaca melangkah.Terlebih lagi, lini IG baru yang dapat mengisi dua gelas ganda sekaligus.



Model	Ukuran minimal	Ukuran maksimal	Kaca rendah	Kaca langkah	Tiga gelas	Mengisi gas (G)
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200 * 3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√





Fungsi kaca low-e / Step glass / Triple glass / Shaped glass / Filling gas adalah opsional.Dan ukuran garis IG LJBZ2535G dengan gas pengisi dapat mengisi gas ke dalam gelas maksimal 2500 * 3200mm, bukan 2500 * 3500mm.



Data Parameter

1. Nama produksi: Lini pemrosesan kaca isolasi dengan panel tekan dan gas pengisi

2. Model: LJBZ2535G

3. Tempat asal: JINAN, CHINA

4. Ketebalan kaca: 3 - 15mm

5. Ketebalan kaca isolasi: 60mm

6. Kecepatan pencucian kaca : 2 - 10m/menit

7. Kecepatan konveyor kaca: 48m / mnt

8. Kuas cuci : 3 pasang sikat lembut

9. Bahan mesin cuci: Stainless steel

10. Fungsi : Membuat DGU / Step glass / Shape glass / Triple glass / Filling argon gas

11. Ukuran kaca maks: 2500 * 3500mm

12. Ukuran kaca maks untuk mengisi gas: 2500 * 3200mm

13. Garansi: 12 bulan

14. Warna: Biru (Putih cerah), banyak warna dapat dikustomisasi

15. Panjang: 23.5m

16. Arah: Kanan ke kiri

17. Kaca berbentuk: Satu sisi harus lurus

18. Ukuran kaca minimal: 450 * 280mm

19. Tinggi (Roller ke tanah): 520mm

20. Kaca langkah: Gelas kecil ada di dalam atau di luar



FITUR UTAMA

• Sistem kontrol SIEMENS dan OMRON, pertahankan kinerja yang stabil
• Sistem kontrol PLC, antarmuka layar sentuh
• Sistem kontrol servo, fungsi modular, fungsi superposisi
• Dua potong IGU dapat dibuat dan diisi dengan gas argon dalam satu waktu (Opsional)
• Ukuran kaca Min & Max bisa opsional
• Deteksi otomatis kaca low-e

• Pisau udara dapat secara otomatis menyesuaikan lebar pisau udara sesuai dengan ketebalan kaca
• Sistem pencucian tipe hierarkis dengan pisau udara tunggal
• Kontrol suhu otomatis tangki air, sistem pengisian air
• Sistem peredam Eropa & bahan stainless steel
• IGU ultra-panjang dapat dikompresi untuk kedua kalinya
• Mesin mengadopsi kompresi torsi servo
• Pelat tekanan dengan datar yang dapat disesuaikan dan tidak ada deformasi, dapat menjamin meja presisi tinggi yang tahan lama
• Dilengkapi dengan mekanisme pelat depan yang dapat disesuaikan dengan tepat
• Sistem dapat mendiagnosis informasi kesalahan
• Pelat pers dapat dibuka hingga lebar 400mm untuk perawatan yang mudah
• Berlaku untuk menghasilkan IG bertahap, IG rangkap, dan IG berbentuk
• Secara otomatis mengisi gas argon di dalam pelat dengan gelas kompresi sinkron yang tinggi, untuk memaksimalkan tingkat retensi gas
• Saat mengisi IG berbentuk, sisi depan tiup ukuran persegi panjang diperlukan 450mm (panjang), 280mm (tinggi)
• Gas pengisian standar adalah gas argon
•
