Detail produk:
|
NAMA: | Mesin pengolah kaca isolasi ukuran Jumbo otomatis | Voltase: | 380V 50HZ 3P |
---|---|---|---|
Kondisi: | Mesin BARU | Sertifikasi: | CE |
Jaminan: | 1 tahun | Min. min. glass size ukuran kaca: | 280*400 |
Ketebalan IG: | 60mm | Max. Maks. glass size ukuran kaca: | 2500*3500 |
sikat cuci: | 6 buah | Ketebalan kaca datar: | 3-15mm |
Cahaya Tinggi: | Lini Produksi Kaca Isolasi Jumbo,Lini Produksi Kaca Isolasi 60mm,Mesin Cuci Kaca Isolasi Vertikal 60mm |

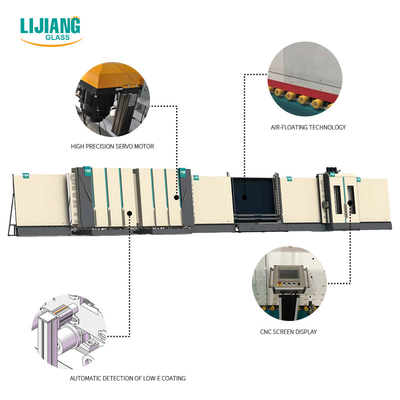

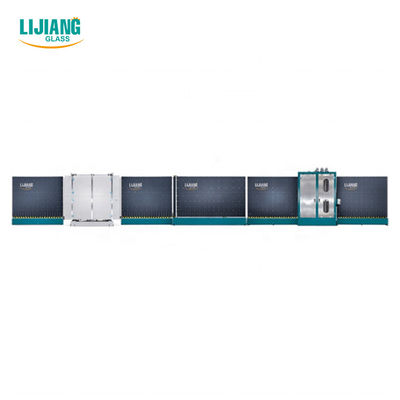

Ukuran Jumbo Double Glazing Insulating Glass Production Line Untuk jendela dan pintu
Fitur utama dari Lini Produksi Kaca Isolasi Ganda Ukuran Jumbo dengan pengisian gas otomatis
1,Memuat bagian
Untuk Menghindari Kaca e rendah letakkan sisi terbalik dan Tinggalkan bekas roda atau gores Lapisan e rendah Kami menggunakan inspeksi pelapisan - konduktif film logam (perusahaan lain menggunakan deteksi fotolistrik, sulit dikenali untuk pelapis film transparan yang lebih tinggi)
(Nylon dan Polyurethane + kolom logam
2, Bagian Pencucian dan Pengeringan
* Tiga pasang sikat lembut dapat mencuci kaca low-e dan kaca normal, diameternya kurang dari 0.1mm.
* Bahan terbuat dari stainless steel.
* Pisau angin adalah desain pelampung, selalu menjaga jarak yang tepat dan sesuai 3mm antara permukaan kaca dan pisau angin (Sama seperti struktur LISEC (Keterangan: 3mm adalah jarak pengeringan terbaik)
Ada perangkat sambungan universal. Ketika ketebalan kaca diubah, pisau udara dapat bergerak maju dan mundur untuk menyesuaikan jarak, sehingga jarak relatif antara pisau angin dan kaca konstan, untuk menghindari kerusakan pada kaca film karena perubahan ketebalan kaca.
* Roda pencet sisi depan dan belakang semuanya aktif bergerak dan menyampaikan.Tidak peduli ukuran kaca besar/kecil/tebal/tipis (8mm), itu semua menjamin kaca melewati dengan lancar. (Sama seperti LISEC)
3, Mendeteksi bagian
4, bagian perakitan
Struktur pengangkat balok bawaan (balok ganda) Nyaman untuk mendeteksi dan menyeka kaca
5,Gsebagai isidan menekan bagian
1, Pengukuran ketebalan测厚: silinder menggerakkan penggaris elektronik untuk mengukur ketebalan kaca dan lebar bingkai aluminium, untuk memberikan parameter inflasi dan penekanan servo
2, Balok sabuk sinkron bergerak: balok sabuk sinkron akan bergerak sesuai dengan ketebalan kaca dan lebar bingkai aluminium untuk memastikan bahwa lubang inflasi telah berada di antara bingkai aluminium kaca pertama dan kedua untuk mengembang celah (nilai berasal dari batang dorong DC dan elektronik penggaris)
3, Masukkan konsentrasi gas argon ke layar sentuh sesuai kebutuhan pelanggan
4, Fungsi Tampilan: layar sentuh akan menampilkan seluruh proses pengisian gas argon, Anda akan tahu dengan sangat jelas berapa banyak gas argon yang sudah diajukan di dalamnya
E, pengisian GAS dari bawah
(Tipe lama)
Bagian pengepresan dibagi menjadi 4 bagian (per 800mm), ketika kaca ukuran kecil (kurang dari 800mm) melewati bagian pengepresan dan pengisian gas, hanya satu bagian yang berfungsi.
Jika lebih dari 800mm tetapi kurang dari 1600mm, dua bagian akan berfungsi, tidak perlu seluruh bagian pers dan pengisian gas bekerja.itu bisa menghemat kaca argon.
F,Cara segel samping mengikuti penyegelan(baruTipe)
(sisi mesin memiliki satu sensor oksigen dengan 7-8 titik deteksi.
G SEBUAHsesuaikandapat Menekan Bagian
1, Ada tekanan setelah pengelasan di bingkai Menekan, Jadi masalah yang tidak berbentuk tidak dapat dihindari setelah menggunakan beberapa waktu (mesin tidak dapat menekan DGU dengan benar, merata dan kencang)
Untuk masalah tak terhindarkan yang tidak merata ini, inilah solusi kami
2, Penekan sekrup timah

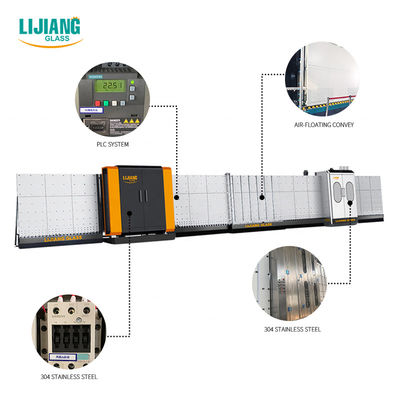

HKonveyor pendukung udara (fungsi opsional)
Menjamin DGU di dalam bersih tanpa bekas roda
Setelah mencuci dan sebelum menekan semuanya adalah dukungan udara
I komponen listrik
Kami menggunakan simens Jerman / jepang yaskava
daftar komponen utama
Komponen | Merek | Komentar |
Motor servo | Jerman Simens | Untuk kaca loncatan |
Sopir servo | Jerman Simens | Untuk kaca loncatan |
Motor servo | Jerman Simens | Untuk transfer |
Motor servo | Jerman Simens | Untuk pers |
PLC | Jerman Simens | |
Komponen tegangan rendah | Jerman Simens | |
Konverter frekuensi | Jerman Simens | |
Beralih catu daya | Taiwan MW | |
Saklar optoelektronik | Otonik Korea | |
Komponen pneumatik | Taiwan Airtac | |
Komponen pneumatik | Taiwan Airtac | |
Layar sentuh | Taiwan Wenview | |
Saklar perjalanan | Taiwan (TEND) | |
Menyampaikan | Omron Jepang | |
Tombol dan lampu indikator | Schneider Prancis |
Data teknis
2000*2500 Max.ukuran kaca
|
kaca biasa |
2000*2500mm (2000*3000mm )
|
Kaca dengan gas argon | 2000*2500mm | |
2500*3500 Max ukuran kaca | Kaca biasa | 2500*3500mm (2000*4000mm二次压合) |
Kaca dengan gas argon | 2500*3200mm | |
Ukuran minimal kaca | 280*450mm | |
Ketebalan kaca | 3-15mm | |
Ketebalan kaca isolasi: | 50mm (khusus dibuat untuk 60mm perlu pemberitahuan khusus) | |
Kecepatan mencuci kaca | Musim panas 8-10m/mnt musim dingin 6-7m/mnt | |
Kecepatan konveyor kaca: | 45m/mnt | |
sikat cuci | 3 pasang | |
Persediaan air: | Konsumsi air: konduktivitas 0,5t/jam: 50μs/cm6-7 | |
Pasokan udara | Aliran: 0,8 m / mnt | |
Tekanan udara | 0.8MPa | |
Kekuatan total | 3P 380V 50HZ 34KW | |
Dimensi | 23500*3500*3700mm |
●Mesin cuci mengadopsi bahan SS dan perangkat tahan air
●Tangki air dengan kontrol suhu otomatis dan sistem pencucian air
● Sistem pemanas udara
●Pengaturan mulai dan berhenti otomatis Kipas Angin
●Sistem pengurangan kebisingan
●Tampilan online kecepatan mencuci
●Pekerjaan intermiten yang cerdas, menghemat energi
●Sistem kontrol PLC Jerman Siemens, antarmuka layar sentuh
●Identifikasi otomatis kaca berlapis dan kaca Low-E
●3 pasang sikat lembut dapat mencuci kaca Low-E online dan offline
●Papan penekan yang dapat disesuaikan untuk menjaga agar permukaan penekan pelat tetap lurus
● Mode koneksi steker penerbangan
●Berlaku untuk memproduksi IG rangkap tiga dan IG berbentuk
Pilihan
● Pra-pencucian
●Pemosisian yang akurat secara otomatis untuk 3 atau 4 langkah samping IG
●Pengarsipan Gas Otomatis dapat mengatur nilai gas dan menampilkan proses pengarsipan secara online dengan konsentrasi gas tinggi
1. Apa yang dilakukan perusahaan kami?
LIJIANG GLASS adalah produsen di kota Jinan, China sejak tahun 2012.Kami membuat jalur IG, robot penyegel, mesin pengatur jarak, mesin pengisi pengering, mesin ekstruder butil dan sebagainya, menyediakan mesin untuk seluruh dunia dengan layanan purna jual.
2. Apa itu IG line?
Jalur IG disebut jalur pemrosesan kaca isolasi, termasuk mesin cuci kaca, pemasangan bingkai spacer, dan mesin pengepres kaca.Kami biasanya memiliki 2000*2500, 2500*3500, 2500*4000, 2500*4500 dan 3300*7000 IG line.Jenis saluran IG adalah tanpa pengisian argon dan dengan pengisian gas argon.Ada juga dua saluran IG khusus, saluran IG mengambang udara dan saluran IG super cepat (mencuci dan menekan dua unit IG bersama-sama).
3. Bagaimana cara mengemas lini produksi?
Satu set IG line biasanya membutuhkan dua kontainer saat pengiriman ke luar negeri, 2 buah kontainer 40HQ.
4. Bagaimana memberikan layanan purna jual?
Sejak virus di seluruh dunia, teknisi kami dibatasi untuk banyak negara di dunia.Jadi kami menyediakan layanan instalasi dan pelatihan kerja online dengan WeChat, Whatsapp dan sebagainya.Setelah dunia memiliki kecocokan yang lebih baik, teknisi kami akan memeriksa mesin kami lagi.
Untuk pasar Amerika Selatan, kami memiliki satu insinyur di sana untuk memberikan layanan.
Untuk India dan pasar di seluruh India, kami memiliki dua insinyur lokal India, mereka dapat memberikan layanan tepat waktu.
Untuk pasar lain, kami memiliki tim insinyur dengan pengalaman 10 - 20 tahun, mereka akan pergi ke pabrik pelanggan asing untuk memasang mesin, melatih pekerja dan menyediakan layanan purna jual tepat waktu.
LJTB01Mesin Extruder Butil Otomatis
1. Operasi layar sentuh, sederhana dan praktis
2. Ukur lebar spacer secara otomatis, pemosisian otomatis nosel
3. Pemusatan otomatis dan penjepitan otomatis
4. Roda yang lebih besar membantu melapisi bingkai busur
5. Nuzzle pelapis adalah merek Teflon, pelapis anti lengket
6. Kecepatan pelapisan hingga 47m / mnt, menghemat bahan hingga 30 , (5g / m)
7. Ketinggian palang mudah disesuaikan, kita dapat mengontrol ketinggian butil
8. Bagian khusus mengontrol kedua sisi pembukaan dan penutupan nozzle secara bersamaan
9. Perangkat alarm saat digunakan dari butil dan mudah memuat butil
10. Fungsi pra-pos, atur waktu reguler sebelum waktu kerja
11. Silinder lem Mengadopsi struktur tegak, mudah diganti butil.
12. Fungsi filter otomatis Secara otomatis menyaring kotoran, tetap menyebar secara merata.
13. Pompa supercharging Hydralic dan Pneumatic, merek MAXIMATOR Jerman
14. Katup pelepas tekanan merek HAWE Jerman, tahan tekanan tinggi, jaga agar butil tetap proporsional
15. Komponen pneumatik Taiwan Airtac
16. Relay OMROM Jepang
Tekan tekanan | 10-18MPa |
Suhu | 110~140℃ |
Lebar pengatur jarak aluminium | 6-27A |
Kecepatan | 0-47m/mnt |
Diameter silinder butil | 200mm |
Pasokan udara | 0,4m³/mnt |
Tekanan udara | 0.6MPa |
Kekuatan total | 380V, 5KW, 50HZ |
Dimensi | 2600 × 680 × 1100mm (L × W × H) |
Berat | 650kg |
²Komponen utama
Nama | Merek |
Katup pelepas tekanan | HAWE Jerman |
Peralatan listrik tegangan rendah | SIEMENS Jerman |
Sistem supercharging hidrolik dan pneumatik | MAXIMATOR Jerman |
Katup buang cepat / Generator vakum | SMC Jepang |
Komponen pneumatik (silinder/katup) | ARTAC Taiwan |
cahaya perjalanan | OMRON Jepang |
Menyampaikan | OMRON Jepang |
serat optik | OMRON Jepang |
PLC | KINCO |
Konverter frekuensi | KINCO |
LJTB03 Mesin ekstruder butil
Fitur utama
n Sistem kontrol PLC, antarmuka layar sentuh.
n Sistem kontrol frekuensi
n Teknologi luar negeri, sistem supercharging pneumatik dan hidraulik.
n Struktur pemusatan dan penjepitan otomatis.
n Struktur kepala ekstruder terpisah.
n Fungsi tampilan volume butil otomatis.
n Struktur penyegelan butil busur melingkar.
n Struktur penyesuaian ketinggian kepala ekstruder
n Fungsi pemanasan awal
n Mekanisme ayunan silinder butil
n Bagian kontrol penting mengadopsi merek impor.
Parameter teknis utama
Tekan tekanan | 10-14MPa |
Suhu | 110-140ºC |
Lebar pengatur jarak aluminium | 6-24mm |
Kecepatan | 0-27m/mnt |
Diameter silinder butil | 190mm |
Pasokan udara | Aliran: 0,4m / mnt |
Tekanan udara | 0.8MPa |
Kekuatan total | 220V 50HZ 2.5KW |
Dimensi | 3000*620*1102mm |

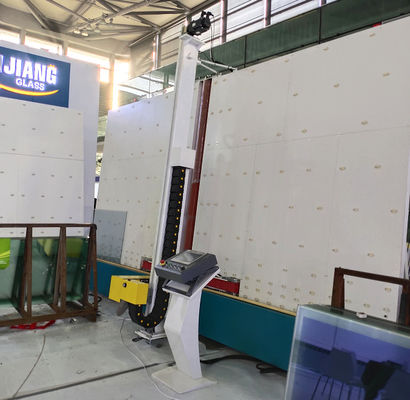

LJTJ Robot Penyegelan Kaca Isolasi Vertikal
Fitur utama
