Detail produk:
|
Nama produksi: | Lini Produksi Kaca Isolasi Otomatis | Bahan Pencuci: | Baja tahan karat |
---|---|---|---|
Kuas: | sikat lembut untuk low-e | Motor servo: | Jerman Siemens |
Kecepatan mencuci: | 8-10m/mnt | Mesin pres: | Piring yang bisa disesuaikan |
Ukuran kaca maks: | 3300*7000mm | Ukuran kaca min: | 280*450 mm |
Ketebalan kaca: | 3-30mm | ||
Cahaya Tinggi: | Jalur Jumbo IG otomatis,Ukuran Lini Produksi Kaca Isolasi Otomatis,8m/Min Garis Produksi Kaca Isolasi |

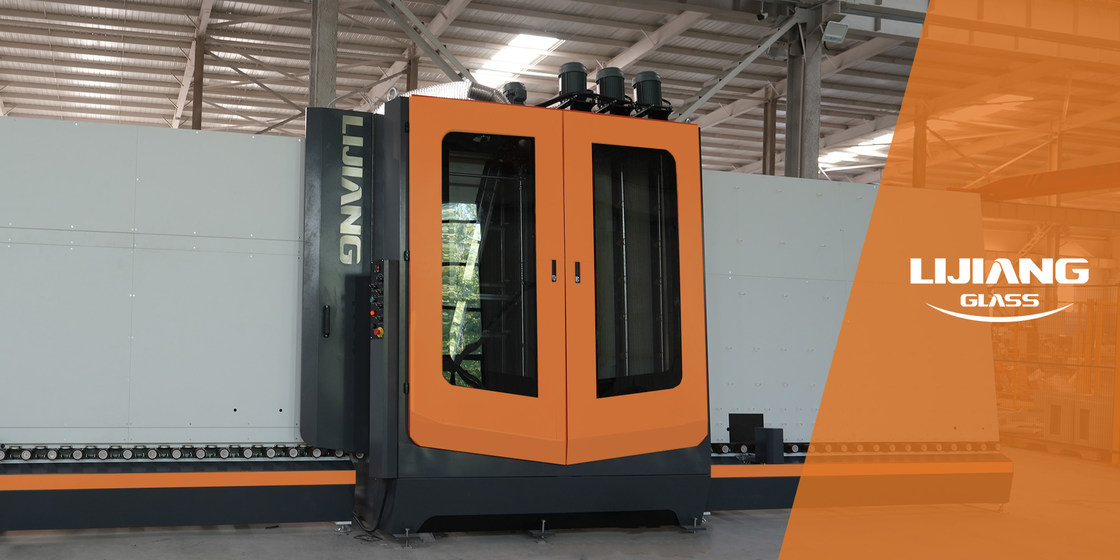

Jalur Pengolahan Kaca Isolasi Otomatis Ukuran Jumbo 3300mm*7000mm
Jalur IG ukuran Jumbo otomatis dapat mewujudkan pencucian kaca tanpa meninggalkan tanda roda transfer; pengukuran tinggi kaca otomatis dengan balok; posisi dan perakitan bingkai aluminium,Pengisian gas dan menekan , penyesuaian otomatis celah pengisian gas, deteksi otomatis konsentrasi gas argon, penyegelan otomatis dan fungsi lainnya.kaca berbentuk khususKecepatan tinggi dan efisiensi tinggi, yang memecahkan masalah transmisi kaca isolasi ukuran besar, pengisian gas, menekan dan penyegelan yang sulit dioperasikan,dan menyadari ukuran besar kaca isolasi benar-benar bersih tanpa noda, secara efektif meningkatkan efisiensi produksi dan meningkatkan keuntungan perusahaan untuk pelanggan.
•Garis produksi kaca isolasimemiliki 7 bagian
01 bagian transfer;
02 bagian pencucian dan pengeringan;
Mesin cuci kaca terbuat dari bahan stainless steel berkualitas tinggi, kuat dan tahan lama.
Dengan perangkat pengukur ketebalan kaca otomatis, tidak perlu mengatur ketebalan kaca secara terpisah dan pembersihan otomatis,Dengan demikian secara ilmiah menghindari penyesuaian manual yang rumit ketika lebih dari 8 mm, yang paling tebal dapat dibersihkan sampai 30mm.
Sikat dan kursi bantalan adalah bagian penting dari mesin pembersih, kecepatan tinggi, mudah rusak.yang lebih tahan lama dan stabil daripada bahan karet dan plastik lainnya.
Mesin Pengering Kaca
•Jarak pembukaan dan penutupan pisau udara dapat diatur secara otomatis sesuai dengan ketebalan kaca yang berbeda.
•Struktur penyesuaian mengadopsi struktur mekanik, stabilitas tinggi.
•Ini dapat terus membersihkan kaca dengan ketebalan yang berbeda tanpa penyesuaian manual pisau udara.
Bilah dapat secara otomatis menyesuaikan bukaan dan jarak sesuai dengan ketebalan kaca yang berbeda.
Struktur penyesuaian mengadopsi struktur mekanik, stabilitas tinggi.
Dapat berupa kaca berkapasitas yang berbeda, tidak perlu menyesuaikan pisau udara secara manual, efeknya lebih baik untuk membuat kaca isolasi berlapis.
03 bagian pembuangan;
Bagian Inspeksi Kaca mengadopsi desain struktur penyesuaian sekrup canggih, akurasi posisi bingkai aluminium tinggi.
Rel panduan paduan aluminium ringan dan datar, dan dapat diatur secara otomatis ke atas dan ke bawah sesuai dengan ketinggian kaca.
Seluruhnya mengadopsi desain berongga, dan pintu belakang pemeliharaan ditambahkan untuk memfasilitasi pembersihan noda di bagian belakang kaca.
Bagian 04 inspeksi dan instalasi;
• Desain struktur pengatur sekrup canggih, akurasi posisi spacer aluminium yang tinggi.
•Rel panduan paduan aluminium ringan dan datar, secara otomatis disesuaikan ke atas dan ke bawah sesuai dengan tinggi kaca.
• Mengadopsi desain berongga, dan pintu pemeliharaan dirancang untuk membersihkan noda keras kepala di bagian belakang kaca.
05 bagian transfer;
06 bagian penekanan dan pengisian;
•Mode penekanan: servo motor mode sabuk sinkron digunakan untuk memastikan presisi penekanan ultra-tinggi, kecepatan penekanan tinggi, dapat membuat kaca super besar, super tebal.
•Pencétakan piring ganda: Dua bagian pencetakan sejajar dan dapat digunakan secara terpisah atau secara bersamaan.Kaca kecil dapat diproses dalam dua bagian pada saat yang sama untuk meningkatkan efisiensi seluruh jalur (dipatenkan).
•Struktur tekanan piringan yang dapat disesuaikan: papan dan rangka baja dilengkapi dengan lebih dari 150 titik penyesuaian, yang dapat disesuaikan dari titik ke titik,dan dapat memberikan perlindungan penyegelan yang lebih baik untuk kaca isolasi bergas (teknologi Bystronic).
07 bagian pembuangan.
• Kaca penyimpanan
• Dapat dihubungkan ke mesin penyegelan
Fitur Utama Gelas Isolasi Vertikal
• Sistem kontrol PLC, antarmuka layar sentuh
• Menggunakan servo motor Siemens
• Dapat digunakan untuk memproduksi kaca ganda, kaca triple
• Dua bagian IGU dapat ditekan dan diisi gas dalam satu waktu, masing-masing IGU dapat mengisi gas argon lebih dari 90%
• Jalur pengolahan IG berkecepatan tinggi, kami telah memperoleh hak paten di China pada tahun 2019
• Menyelesaikan masalah menunggu untuk bekerja pada robot penyegelan.
Fungsi opsional dari Jalur Pengolahan Kaca Isolasi
• Kaca berbentuk
• Kaca langkah dengan tepi opsional
• Mengisi gas argon secara otomatis
• Teknologi terapung udara untuk mentransfer kaca
• Untuk mencegah kaca terkontaminasi oleh roda dan meninggalkan jejak untuk meningkatkankualitasProduksi IG
• Mempers dan mengisi 2 unit IG, total 8 bagian
• Pengukuran ukuran kaca dan pelabelan secara otomatis (pelabelan dapat diizinkan sebelum dan setelah penekanan) dengan sistem ERP(Fleksibel)
• Dari bagian transfer ke bagian pencet, masing-masing bagian dibagi
• Cocok untuk produksi massal di pabrik.
Data teknis dari Mesin Produksi Kaca Isolasi
Max. ukuran kaca | 3300mm*7000mm |
Ukuran kaca minimal | 280mm*450mm |
Ketebalan kaca | 3-30mm |
Ketebalan kaca isolasi | 80 mm |
Kecepatan pencucian kaca | 2-10m/menit |
Kecepatan konveyor kaca | 45m/menit |
Sikat cuci | 3 pasang sikat lembut dengan rambut 0,1 mm |
Pasokan air | Konsumsi air:0Konduktivitas 0,5 t/jam: 40 μs/cm |
Pasokan udara | Aliran: 0,8m/menit |
Tekanan udara | ≥ 0,8MPa |
Kekuatan total | 3P 380V 50HZ 40KW |
Dimensi | 47200*3500*4500mm |
