Detail produk:
|
| Nama Produksi: | Pengisap dan Pengangkat Kaca | Aplikasi: | Digunakan untuk Mentransfer Kaca Dan Memuat Atau Mengunduh Kaca |
|---|---|---|---|
| Bobot: | 300kg / 500kg / 900kg | menggunakan: | Pengangkatan kaca |
| Jaminan: | 1 tahun | Tenaga Mesin: | 4KW |
| Cahaya Tinggi: | Pengisap Pengangkat Kaca Vakum,Memuat Pengisap Pengangkat Kaca,Mengunduh Pengisap Pengangkat Kaca |
||

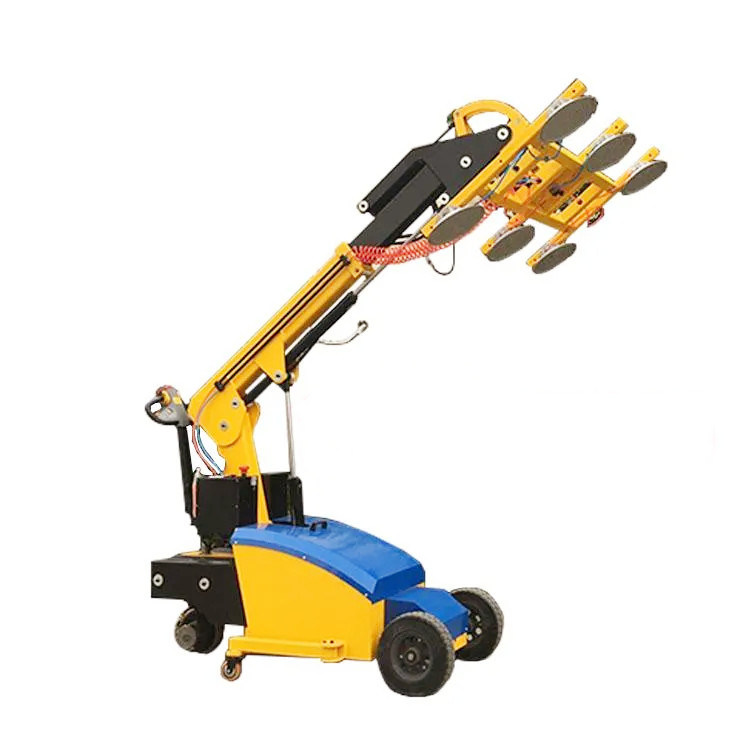

Pengisap dan Pengangkat Gelas Digunakan untuk Mentransfer Gelas Dan Memuat Atau Mengunduh Gelas
Deskripsi Produk Pengisap dan Pengangkat Kaca:
Mobil cangkir hisap kaca dioperasikan untuk listrik dan hidrolik.Seluruh sistem terdiri dari perangkat vakum listrik, perangkat kinerja listrik, perangkat kinerja hidrolik, sistem penggerak listrik dan sistem perlindungan keselamatan, yang dapat mewujudkan operasi penjepitan, pengangkatan, dan pengangkutan kaca ke posisi tertentu.Itu juga dapat dirakit menjadi berbagai model untuk beradaptasi dengan sistem yang berbeda.
| Informasi | Detail |
| Cocok untuk mengangkat |
Sifat material: Permukaan kedap gas / tidak berpori, halus Contoh: kaca lembaran, kaca bangunan, berbagai macam kaca proses dan kaca khusus |
| Bobot | 500KG |
FREDDIE Pengisap dan Pengangkat Kaca
| Nama | Jenis: FVL-CS500-10 500KG |
| Kapasitas Beban Aman |
500kg,
|
| Ukuran badan | 2850mm * 1200mm * 1750mm |
| Deskripsi Sucker | Karet hitam, tahan abrasi, |
| Kekuatan | 200Ah (24V)*4 buah |
| Mengisi daya |
110V~ 240V, 50/60Hz |
| Tenaga mesin | 4KW |
| Bobot | 500KG |
| Bahan yang cocok | Kaca |
| Menggunakan cara | Operasi manual |
| Berat Produk |
1500kg |
|
Tingkat kebisingan
|
Kurang dari 70 Db |
| Kemiringan hidraulik 180° ke atas dan ke bawah dengan berhenti di posisi apa pun. | |
| Kepala hidrolik berputar ke kiri & kanan 90 ° dengan berhenti di posisi mana pun. | |
| Angkat hidrolik ke atas dan ke bawah hingga 4000mm. | |
|
Fungsi |
Hidraulik memperpanjang lengan pengangkat hingga 1000mm. |
| Mobil motor listrik, kontrol dengan setir | |
| Hidrolik bergerak ke kiri & kanan 90° | |
| Isi ulang saat daya listrik kurang dari 30% | |
| Instruktur | Sistem non-return accum dan sistem kompensasi vakum |
Bagian utama dari mesin pengangkat kaca
1. Bagian cangkir hisap sepenuhnya listrik:
● Komputer penggerak memiliki perangkat perlindungan arus berlebih tegangan rendah untuk secara efektif mencegah tegangan rendah merusak sistem kelistrikan.
● Stasiun pompa hidrolik berkinerja tinggi
● Dilengkapi dengan sakelar batas elektronik, ia dapat secara akurat mengontrol ketinggian angkat maksimum gantry, secara efektif melindungi motor pengangkat dan memperpanjang penggunaan motor.
kehidupan.
● Motor penggerak memiliki keunggulan daya yang kuat, kinerja yang stabil, dan kebisingan yang rendah.
● Baterai industri untuk mobil suction cup elektrik, dilengkapi dengan charger pencocokan cerdas, dengan fungsi power-off otomatis, seluruh pengisian daya
Tidak perlu pemantauan di tempat.
2. Mekanisme cangkir hisap: Bingkai cangkir hisap dirancang dalam bentuk persegi panjang dan dilas dengan tabung persegi dan tabung persegi panjang, yang aman dan tahan lama.Cangkir hisap didistribusikan secara merata, sehingga gayanya merata dan stabil setelah kaca diserap, dan posisi cangkir hisap dapat disesuaikan di seluruh bingkai persegi panjang untuk menyesuaikan dengan spesifikasi kaca yang berbeda.Beban kerja 500kg, kontrol tenaga kerja kecepatan berjalan.
3. Cangkir hisap: Ini mengadopsi cangkir hisap karet titik tetap, setiap cangkir hisap dapat dibuka dan ditutup secara independen untuk beradaptasi dengan spesifikasi kaca yang berbeda;untuk kegagalan daya yang tidak normal, karet titik tetap dapat secara efektif menjaga tekanan negatif pada badan cangkir hisap perlahan menurun, sehingga dapat menjaga benda kerja untuk jangka waktu tertentu.Menjatuhkan.
4. Mekanisme flip: Batang dorong hidrolik mendorong tempat cangkir hisap untuk mencapai flip 0-90 °.
5. Mekanisme putar: Gunakan peredam + roda gigi untuk menggerakkan dudukan cangkir hisap untuk mencapai rotasi 0-360°.
6. Bagian vakum: Mengadopsi pompa vakum bebas minyak DC yang diimpor + katup periksa + katup solenoid saluran masuk + filter + sensor tekanan digital saluran masuk + katup bola kontrol rongga cangkir hisap tunggal untuk mencapai adsorpsi dan pelepasan kaca yang cepat dan stabil.
7. Sistem alarm: Ketika tekanan vakum sistem turun dari batas atas (85%) ke batas bawah (55%), alarm tekanan rendah dipicu, dan sistem mengontrol pompa vakum untuk mengisi ulang tekanan secara otomatis hingga tekanan atas batas tekanan vakum tercapai, secara efektif memastikan keamanan kaca selama proses penanganan.
Proses kerja pengangkat kaca
(10) Operasikan batang dorong untuk menarik cangkir hisap ke kusen pintu cangkir hisap, lalu keluar dari kusen pintu;kemudian pindahkan cangkir pengisap untuk pindah ke gelas yang akan dipegang, dan ulangi langkah 3-9 untuk menyelesaikan pengangkutan gelas lagi.
Parameter pengangkat pengisap kaca
| Nama | Mengatur | Parameter | |
| 1 | Formulir berkendara | ||
| 2 | Gaya mengemudi | 步行式 | |
| 3 | Nilai beban | KG | 1500 |
| 4 | Jarak pusat beban | mm | 600 |
| 5 | Tinggi angkat | mm | 3000 |
| 6 | Tinggi saat gantry ditarik | mm | 2000 |
| 7 | Tinggi setelah cangkir hisap jatuh | mm | 1000 |
| 8 | Panjang mesin | mm | 2850 |
| 9 | Lebar mesin | mm | 1200 |
| 10 | Radius putar | mm | 2500 |
| 11 | Kecepatan mengemudi Beban penuh / tanpa beban | km/jam | 5 |
| 12 | Kecepatan angkat Beban penuh / tanpa beban | MS | 0,06/0,13 |
| 13 | Kecepatan jatuh Beban penuh / tanpa beban | MS | 0,13/0,10 |
| 14 | Kapasitas panjat maksimal Muatan penuh / tanpa beban | % | 6/15 |
| 15 | Menggerakkan tenaga motor | KW | 1.2 |
| 16 | Mengangkat tenaga motor | KW | 2.2 |
| 17 | Kebisingan kendaraan | Db(A) | 70 |
| 18 | Tegangan / kapasitas baterai | V/Ah | 24/200 |
| 19 | Pengisi daya | V/A | 24/15 |
| 20 | Berat mesin | Kg | 1500 |
