Detail produk:
|
| Brand name: | Jumbo size Insulating Glass Production Line | Brand: | LIJIANG GLASS |
|---|---|---|---|
| Maximum working speed: | 45m/min | Max glass size: | 3300 mm*7000 mm/commission |
| Minimum glass size: | 450-280mm | Glass thickness: | 3-30 mm |
| IG thickness: | 80mm | Material: | Stainless steel |
| Gas value: | > 95% | Warranty: | 1 year |
| Menyoroti: | Pelat Ganda Menekan garis kaca isolasi,robot penyegel kaca ukuran Jumbo,garis kaca isolasi tiup |
||

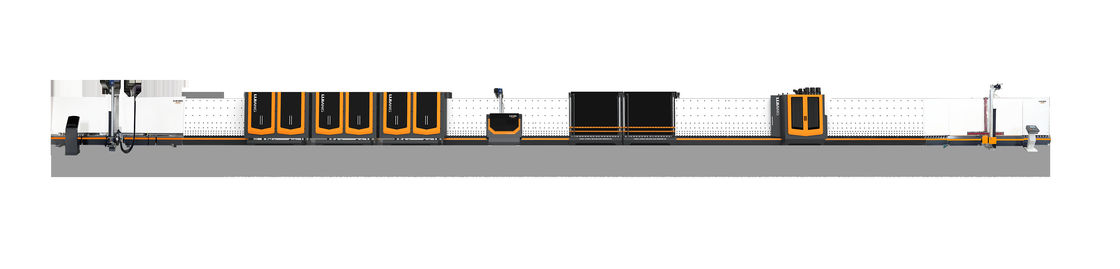

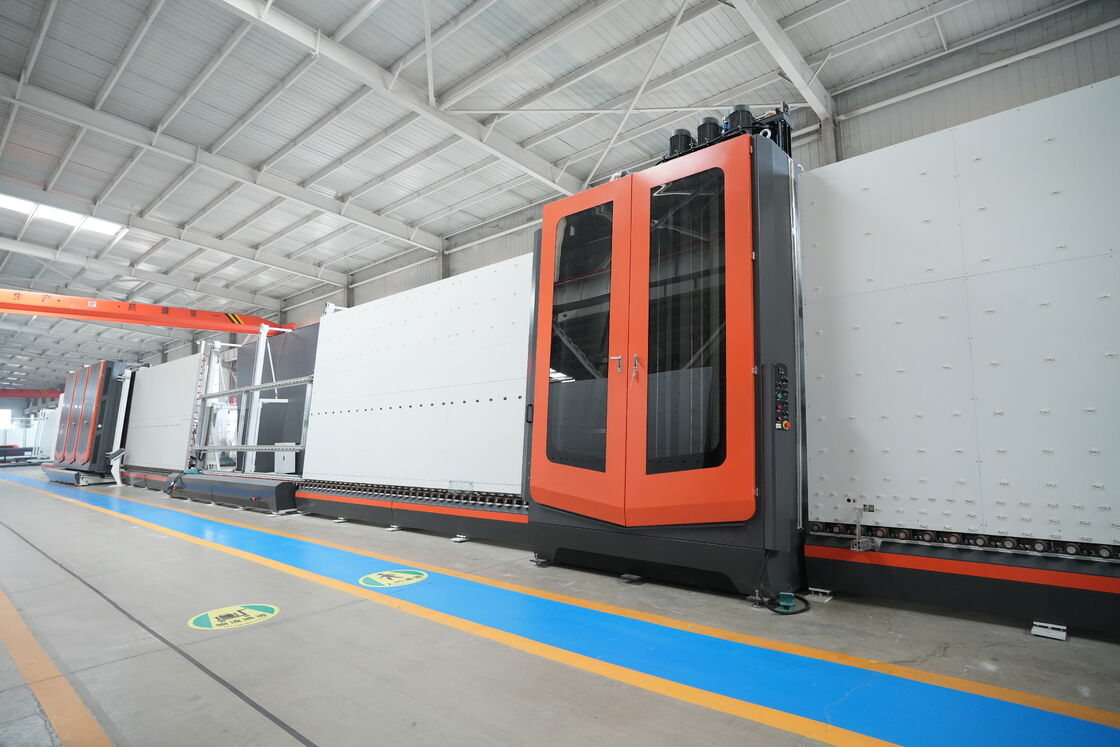

Lini produksi pengisian dan penyegelan kaca isolasi hemat energi penekan pelat ganda ukuran jumbo
Lini produksi kaca isolasi vertikal dapat menyelesaikan fungsi-fungsi berikut: pembersihan kaca, penempatan dan penempatan bingkai aluminium, kaca ganda umum, kaca tiga lapis umum, pengisian kaca ganda, fungsi pengisian kaca tiga lapis.
Lini produksi pengisian dan penyegelan kaca isolasi adalah peralatan khusus untuk produksi kaca isolasi tipe aluminium palung. Lini produksi kaca isolasi memiliki keunggulan seperti jejak kaki kecil, efisiensi tinggi, kinerja yang andal, dan perawatan yang mudah.
KINERJA
•Sistem kontrol PLC Siemens Jerman, antarmuka layar sentuh
•Identifikasi otomatis kaca berlapis dan Low-E
•3 pasang sikat lembut dapat mencuci kaca Low-E online dan offline
•Mesin cuci mengadopsi bahan SS dan perangkat tahan air
•Tangki air dengan kontrol suhu otomatis dan sistem pencucian air
•Sistem pemanas udara
•Pengaturan mulai dan berhenti otomatis Kipas Angin
•Sistem pengurangan kebisingan
•Tampilan online kecepatan pencucian
•Kerja intermiten cerdas, menghemat energi
•Papan penekan yang dapat disesuaikan untuk menjaga permukaan penekan pelat tetap lurus
•Sistem penentuan posisi putar eksternal otomatis kaca
•Mode koneksi steker penerbangan
•Berlaku untuk memproduksi IG tiga lapis dan IG berbentuk
Pilihan
• Pra-cuci
• Penentuan posisi otomatis yang akurat untuk IG langkah 3 atau 4 sisi
• Pengisian Gas otomatis dapat mengatur nilai gas dan menampilkan proses pengisian secara online dengan konsentrasi gas tinggi
PARAMETER
| Daya | Tegangan (V) | 380 |
| Frekuensi (Hz) | 50 | |
| Catu daya | kW | ≈60 |
| Total daya | m/mnt | 2~10 |
| Kecepatan pembersihan | m/mnt | 45 |
| Kecepatan kerja tercepat | mm | 450×280 |
| Ukuran kaca minimum | mm |
3300×7000(sekali) 3000×3000(dua kali) |
| Ukuran kaca | mm | 3~30 |
| Ketebalan kaca pembersih | mm | 80 |
| Ketebalan maksimum kaca isolasi | L/mnt | 2000 |
| Total konsumsi udara | mm | 520 |
| Tinggi rol konveyor | kg | ≈8000 |
| Berat kotor | panjang *lebar *tinggi(mm) | 47500×3500×4650 |
Menggunakan teknologi Air-floating untuk memindahkan kaca ke mencegah kaca terkontaminasi oleh roda dan meninggalkan jejak untuk meningkatkan kualitas tinggi produksi IG. Lini memiliki tujuh bagian:
01 bagian transfer;
02 mesin cuci;
03 bagian pelepasan;
04 bagian inspeksi dan pemasangan;
05 bagian transfer;
06 bagian penekanan dan pengisian;
07 bagian pelepasan.
Detail dari lini produksi kaca isolasi vertikal dengan pengisian gas :
01 transfer bagian
Mekanisme deteksi pelapisan, deteksi otomatis film Low-e offline
02 pencucian mesin
• Menggunakan 6 buah sikat lembut dengan bulu lembut 0,1mm, dapat mencuci kaca low-e
• Pisau udara baru menggunakan profil aluminium (Duckbill Air Knife), ukuran saluran keluar udara disesuaikan oleh paruh bebek profil aluminium. Ini dapat mengurangi jumlah sekrup penyetel, memastikan bahwa setiap sekrup tidak longgar, dan menghindari resonansi pisau udara.
• Pisau udara dapat secara otomatis menyesuaikan lebar pisau udara sesuai dengan ketebalan
• Kotak operasi dengan tampilan kecepatan pencucian, dapat menampilkan kecepatan pencucian secara akurat (8-10m)
• Kontrol suhu otomatis tangki air, sistem pengisian air
• Sistem peredam Eropa
• Bahan stainless steel
03 bagian pelepasan
• Penyimpanan kaca
04 bagian inspeksi dan pemasangan
Struktur baru dari bagian ini diubah menjadi struktur pengangkatan balok inline (balok ganda). Mudah untuk memeriksa dan menyeka kaca
05 bagian transfer
• Pengukuran otomatis ketebalan kaca. Dapat digunakan sesuai dengan kebutuhan aktual saat bekerja.
06 bagian penekanan dan pengisian
Fitur utama:
• Kaca isolasi ultra-panjang (2500mm*3500mm) dapat dikompresi dua kali
• Mengadopsi sabuk konveyor untuk memindahkan kaca, menggunakan motor servo untuk menekan kaca
• Pelat penekan dapat dibuka untuk memudahkan perawatan
• Papan penekan dengan struktur yang dapat disesuaikan untuk menjamin umur pakai yang tahan lama
• Secara otomatis mengisi gas argon dengan efek penyegelan yang signifikan, kandungan argon yang lebih tinggi
• Atur zona untuk mengisi berbagai ukuran kaca dengan metode penyegelan lanjutan mengurangi kehilangan argon
• Dapat mengatur nilai gas dan menunjukkan proses pengisian gas di layar sentuh
• Sensor bereaksi cepat untuk kontrol permanen proses pengisian gas
• Konsentrasi gas dapat mencapai lebih dari 90%
• Tidak perlu mengebor lubang pada rangka spacer
• Gas standar adalah gas Argon
07 bagian pelepasan
• Penyimpanan kaca
• Dapat dihubungkan ke mesin penyegel
