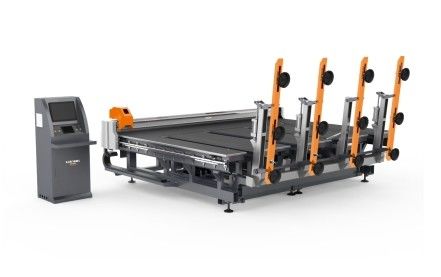

9Mesin pemotong kaca multifungsi otomatis penuh

Pendahuluan kinerja

Mesin ini mengadopsi teknologi dan teknologi pengolahan internasional terbaru, dan telah mengembangkan peralatan pemotong kaca multi-fungsi otomatis dengan tingkat canggih internasional.Mesin mencakup area kecil, sederhana dan aman untuk dioperasikan, cepat dan memiliki akurasi tinggi.Hal ini dapat berjalan bebas di bengkel di bawah perintah remote controller untuk mewujudkan penuh otomatis loading, pemotongan otomatis, posisi otomatis, optimasi otomatis dan pemecahan.

2,Lingkup penerapan

Cocok untuk pengolahan dalam berbagai produsen kaca seperti kaca arsitektur, kaca mobil, kaca proses, kaca bulat, kaca dekoratif, kaca lemari, kaca peralatan rumah tangga,kaca surya, kaca kamar mandi, lensa, kaca kerajinan tangan, kaca cermin dan sebagainya

3, Komposisi peralatan

Hal ini terutama terdiri dari mekanisme bingkai, mekanisme berputar, mekanisme angkat cangkir hisap, mekanisme perjalanan, vakum dan udara mekanisme kontrol sirkuit, sistem kontrol listrik, mekanisme balok,mekanisme workbench, mekanisme kepala pemotong, mekanisme pengantar (tidak perlu meja pemecah piring tanpa meja pemecah piring) dan sistem penentuan posisi pemindaian fotoelektrik

4, Deskripsi teknis:

Perangkat alarm: ada perangkat deteksi vakum yang dapat diandalkan, yang dapat secara otomatis membunyikan alarm dan menampilkan kondisi abnormal.memastikan bahwa alarm diberikan dalam kasus vakum yang tidak normal dan vakum itu dikosongkan dalam kasus kaca. Dalam kasus penutupan darurat, pastikan bahwa cangkir hisap vakum dikosongkan dalam kasus kaca untuk menghindari kerusakan kaca karena penutupan yang tidak normal.manual dan otomatis, untuk operasi yang mudah dan intuitif. antarmuka operasi: antarmuka layar sentuh LCD, modul tampilan Cina dan Inggris, operasi yang nyaman dan cepat

①Parameter mekanik dan konfigurasi bagian muat

AkuTrantai roda gigi urnover: jenis tahan haus bertenaga tinggi

AkuVcangkir hisap akuum: bahan karet butil (struktur adsorpsi ganda)

AkuTPengurangi omset: Chuangyan (perusahaan patungan Sino Jerman)

AkuSReduktor angkat cangkir: Chuangyan (usaha sama Sino-Jerman)

②Konfigurasi peralatan listrik

AkuPengontrol PLC: Delta (Taiwan)

AkuFKonverter permintaan: Delta (Taiwan)

AkuTlayar depan: Delta (Taiwan)

AkuKontaktor AC: Schneider (Perancis)

AkuSsumber daya penyihir: Chint (domestik)

AkuCTransformer ontrol: Chint (domestik)

AkuSkatup olenoid:Air Tac(Taiwan)

AkuPsaklar fotoelektrik: Guangchuan (usahanya Sino Jepang)

AkuPsaklar kedekatan:Guangchuan (perusahaan patungan Sino Jepang)

Catatan: perusahaan manufaktur berhak untuk mengganti bagian yang dibeli dari merek yang sama sesuai dengan tanggal pengiriman dan perbaikan teknis

③Parameter teknis

AkuUkisaran ukuran lembaran:Mukuran lembaran atas inimum 1800 * 1000 (mm)

AkuMUkuran muatan maksimum: 3700 * 2600 (mm)

AkuUketebalan lembaran: 3-19 (mm)

AkuNumber lengan berputar: 3 (pemuatan sisi tunggal)

AkuNumber cangkir sedotan satu lengan: 4pcs

AkuLSiklus oading: 15-30s (bisa disesuaikan)

AkuAkuSumber daya instalasi: 380V / 50Hz (pelanggan asing dapat menyesuaikan atas permintaan)

AkuCudara tertekan: 0,6-0,8kpa

④Konfigurasi parameter mesin pemotong

Catatan: perusahaan manufaktur berhak untuk mengganti bagian yang dibeli dari merek yang sama sesuai dengan tanggal pengiriman, perbaikan teknis dan alasan lainnya

AkuMUkuran pemotongan maksimum: 3700 * 2600 (mm)

AkuTkisaran hickness dari kaca potong: 3-19 (mm)

AkuCKeakuratan garis lurus: ± 0,20mm

AkuCKeakuratan pengukuran kaca berbentuk khusus: ± 0,25 mm

AkuCKecepatan penghitungan: 0-200m / min

AkuGkecepatan pengangkut las: 0-25m (bisa diatur, tanpa meja pemutus)

AkuOUkuran total peralatan: 4600 *2900 * 1800 (panjang, lebar dan tinggi)

AkuWketinggian kerja peralatan: 900mm ± 20mm

AkuEberat peralatan: 2750kg

AkuTtotal daya peralatan: 9-15kw

⑤Bagian perangkat lunak: pengontrol

AkuFoperasi cepat dan stabil, akurasi kontrol yang tinggi, struktur pengontrol modular

AkuThe antarmuka manusia-mesin sederhana dan murah hati, pengaturan parameter sederhana, parameter yang perlu dimodifikasi oleh operator sedikit, sederhana dan intuitif,dan persyaratan untuk operator rendah

AkuAkut memiliki mode pemotongan posisi fotoelektrik, dan mode pemotongan langsung dapat diatur secara bebas melalui opsi.Mode pemotongan otomatis dan mode pemotongan berjalan kosong dapat direalisasikan kapan saja selama pemesinan

AkuMaplikasi perpustakaan nesting pemrograman, memilih bentuk khusus dari perpustakaan peta, mengatur parameter yang relevan, jumlah pemrosesan, nesting otomatis dan menghasilkan jalur pemrosesan

AkuWith penyimpanan tekanan kaca lengkap, tekanan pemotongan dari setiap ketebalan spesifikasi dapat dimasukkan dan disimpan pada satu waktu dan dapat langsung dipanggil

AkuReal time tracking display of machining path, pencatatan tepat waktu dari koordinat gerak, status sumbu, status I / O, diagnosis kesalahan dan pencatatan alarm otomatis

AkuAkut dapat menerima berbagai file pemrosesan, dan terhubung dengan kode G standar dari software nesting seperti super baik.Sistem file DXF dari AutoCAD memiliki perangkat lunak pengeditan grafis sendiri (sama dengan mode pengeditan Botero)

AkuPemrograman nesting perpustakaan peta, pilih bentuk khusus dari perpustakaan peta, atur parameter yang relevan, kuantitas pemrosesan, nesting otomatis, dan menghasilkan jalur pemrosesan

Akudengan fungsi pengurutan file DXF, ada opsi seperti titik terdekat,titik masuk atau mengurutkan searah jarum jam dan searah jarum jam sesuai dengan warna grafis untuk mewujudkan pemotongan unidirectional dan pemotongan bidirectional

AkuPfungsi posisi fotoelektrik, secara otomatis menyesuaikan pemotongan sesuai dengan posisi aktual dan sudut defleksi

AkuCfungsi kompensasi, kompensasi eksentrisitas alat, kompensasi celah, kompensasi pitch

AkuVPerlindungan airy, termasuk lunak dan keras batas, batas tekanan pisau, kontrol darurat eksternal, dll.

6.Perangkat lunak pengoptimalan

Akudapat mengimpor hasil optimasi yang dilakukan di Kantor

Akuskema pemotongan dapat dibuat dan diedit secara manual

AkuFungsi copy dan move

Akuurutan pemotongan dapat diedit secara manual

Akuskema pemotongan dapat dengan cepat dibuat dalam X, y dan Z mode

Akubeberapa potongan asli dan kecil dapat dioptimalkan pada saat yang sama

Akutata letak yang dioptimalkan tidak memiliki batasan ukuran

Akuhasil optimasi, manajemen gambar berputar, dll

AkuManajemen prioritas pengoptimalan chip pemotong

AkuManajemen prioritas optimasi asli

Akufungsi pemindaian template dan pemrosesan grafis pemindaian

Akumanajemen perpustakaan film asli

Aku20 algoritma optimasi yang efisien

Akudapat mengedit pemotongan grafis

AkuDesain label dan pencetakan label (cara label)

Akucetakan yang jelas dari laporan hasil optimasi

Akumengimpor file data Excel

AkuManajemen pemotongan kaca rendah E dan laminasi

AkuPerpustakaan grafis dengan beberapa grafik parametrik, termasuk semua jenis grafis yang umum (cara GEO)

AkuTsistem CAD dua dimensi (cara CAD) dengan fungsi pemrosesan pemindaian bentuk khusus

AkuAsecara otomatis mengubah informasi digital dari sistem kontrol numerik ke dalam grafik untuk membentuk titik bentuk

AkuThe antarmuka operasi perangkat lunak memiliki beberapa pilihan bahasa, termasuk antarmuka Cina yang dapat dipilih

AkuTrack pengembangan perangkat lunak internasional terbaru, menyediakan versi diperbarui secara real time dan mewujudkan persyaratan fungsional terbaru untuk pelanggan
