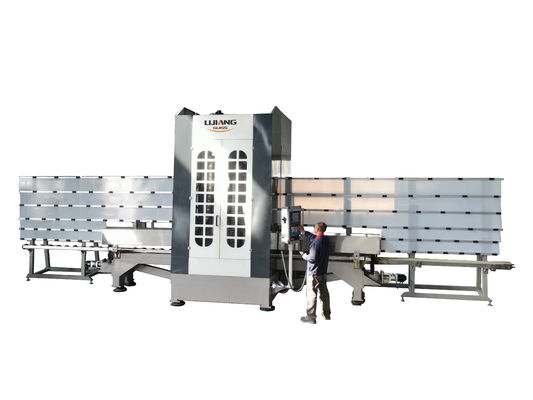

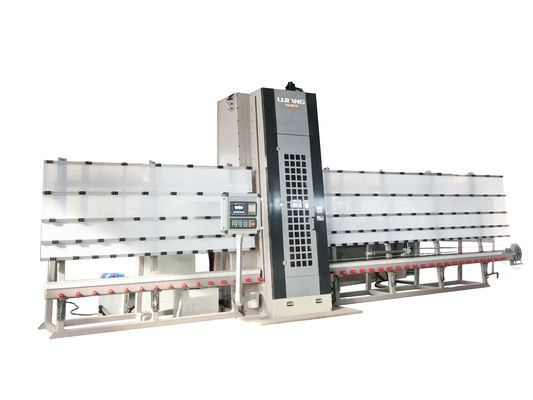

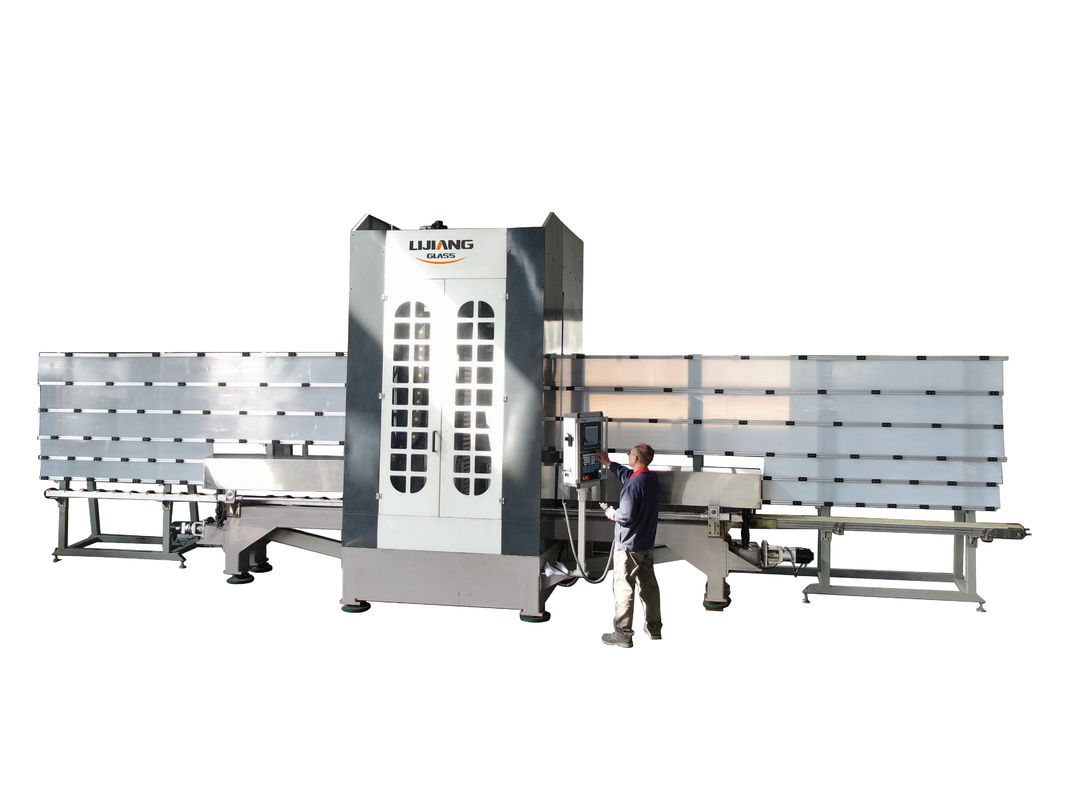

Mesin pengeboran dan penggilingan vertikal CNC

1,Deskripsi:

LIJIANG GLASS mesin pengeboran dan penggilingan kaca CNC dengan teknologi tinggi.dan lembaran diproses adalah tingkat tinggi yang direalisasikan untuk mendapatkan mesin CNC dengan investasi terkecil.

Pusat kerja CNC vertikal menerapkan operasi numerik dan sistem kontrol untuk mencapai manajemen dinamis dari setiap sumbu dan kontrol presisi kecepatan.Jadi bentuknya adalah presisi dan lembaran yang diproses adalah berkualitas tinggi. Ini adalah mesin pengeboran dan penggilingan vertikal CNC untuk memproses gambar sederhana dan kompleks dan ditampilkan oleh teknologi yang paling canggih.kecepatan tinggi dan operasi yang mudah.

Mesin ini dapat secara otomatis memproses fungsi pengeboran dan penggilingan yang kompleks pada kaca datar besar.mesin mulai menjalankan program yang disiapkan pada pengeboran, penggilingan, dll.

Fleksibilitas sistem kontrol dapat memenuhi kebutuhan produk yang berbeda, seluruh pekerjaan selesai secara otomatis.dinding tirai kaca dll.) Fungsi termasuk:

• Pengeboran;
• Penggilingan

2,Struktur

Mesin pengolahan kaca vertikal; dengan semua bagian utama tertutup dengan perlindungan.Hal ini juga dapat mengurangi hambatan dan mudah untuk memproses lembaran kaca, atau bahkan menguntungkan sistem air pendingin.

3Perangkat lunak

BAINENG Software dikembangkan oleh tim TI kami. Ini memiliki pola umum dalam sistem. Jadi Anda hanya perlu memasukkan parameter kemudian rute terbaik dihasilkan secara otomatis.

Perangkat lunak Baineng mudah dipelajari dan dioperasikan. Anda hanya perlu mentransfer CAD2000.dxf ke perangkat lunak Baineng, maka dapat secara otomatis menghasilkan kode.

Proses operasi:

File import→select the lines→set the parameters→update the parameters→generate the codes (Impor file→pilih baris→tentukan parameter→mengupdate parameter→menghasilkan kode)

1) Menginstal perangkat lunak Baineng CAM pada sistem Windows, pengguna dapat menggambar berbagai bentuk pada CAD, kemudian menghasilkan kode oleh CAM untuk memulai pemrosesan secara otomatis.

2)Mengembangkan perangkat lunak MARCO Proprietary untuk pintu yang umum digunakan,seperti Pintu Mandi,Pintu Overhang,Gedung Lantai dll.,itu dapat diisi ukuran yang benar saat pengolahan,tidak perlu membuat gambar CAD.

3) Fungsi pengenalan kode pemindaian yang dikembangkan untuk pesanan batch kecil.

4.Fungsi

Mesin ini dapat digunakan untuk pengeboran, penggilingan, mengukir, mengukir pada kaca datar. Jadi ini adalah solusi terbaik untuk lubang, kerucut dan potongan.

Beberapa alat untuk Pengolahan:

Pengolahan pada Kaca:

5Aplikasi

Mesin ini dapat diterapkan untuk produksi massal untuk pintu mandi tanpa bingkai, pintu geser, dinding tirai kaca. dll.

6,Komponen untuk mesin

7. Bagian dengan mesin

8.Parameter teknis

	机型MODEL	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	Maksimal ukuran pengolahan kaca Ukuran Kaca Maksimal	3000*1500mm	3700*1200mm	3700*2000mm	4700*2000mm	4500*2500mm
	Paling kecil ukuran pengolahan kaca Ukuran Kaca Min	1000*500mm	1000*500mm	1000*500mm	1000*500mm	1000*500mm
	Kecepatan putar utama Kecepatan Spindle	0-12000/Minut	0-12000/Minut	0-12000/Minut	0-12000/Minut	0-12000/Minut
	total daya Total Daya	11KW	11KW	13KW	13KW	13KW
	Daya poros utama Kekuatan Spindle	5.5KW	5.5KW	7.5KW	7.5KW	7.5KW
	tekanan udara Kompresi Udara	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa
	机器 berat Berat mesin	6000KG	6500kg	7000kg	7500kg	8000kg
	机器 ukuran Ukuran Mesin	8700*1700*3300mm	9400*1900*3000mm	9400*1900*3800mm	10400*1900*3800mm	10200*1900*4300mm
	ketebalan kaca Ketebalan Kaca	4-30MM	4-30mm	4-30mm	4-30mm	4-30mm
	Penggunaan standar listrik Standar Listrik	380V/50HZ	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz
	轴数 Jumlah sumbu	3AXIS	3Axis	3Aixs	3Axis	3Aixs

9.Siapkan untuk Pelatihan dan instalasi

1) Persiapkan 8 pcs pelat baja dalam ukuran 300 * 300 * 5mm. Letakkan pelat ke kaki bantalan

dari mesin.

2) Udara kompres hingga 0,7-0,8MPA atau Persiapkan Kompresor Udara.

3) Pipa udara dengan diameter 10mm ((panjangnya akan sesuai dengan ruang instalasi).

4) Power Circuit:3*62 & 2*42 ((Length akan sesuai dengan ruang instalasi)

5) Pemutus sirkuit kontrol daya independen ((3P45A)

6)A 10-20tons Jack Lifting ((menyesuaikan tingkat mesin).

7)Windows7 dengan komputer 32bit

10Prinsip yang terperinci

1)Garansi gratis selama 1 tahun setelah instalasi

2) Pembeli bertanggung jawab atas tiket pesawat pulang pergi, hotel, makanan dan lalu lintas lokal.

3) Biaya instalasi dan pelatihan: USD100/hari/orang di samping semua biaya yang disebutkan di 2.

4) Hari kerja: insinyur harus bekerja dari Senin sampai Jumat.

5) Persyaratan hotel: hotel bisnis standar, dengan kamar mandi independen, mandi tersedia, pembersihan, tingkat menengah pada tingkat lokal

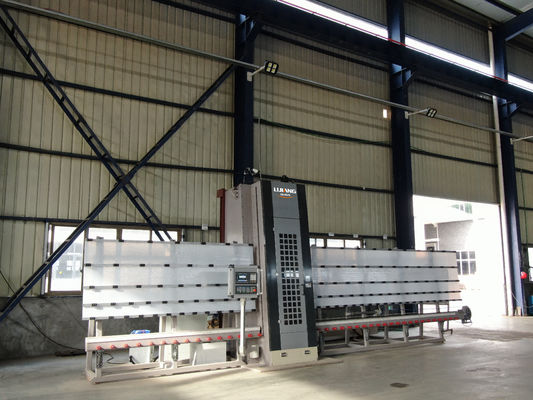

11Gambar mesin nyata:
