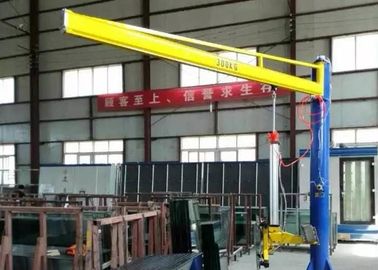

kaca Four Lifting Suckers 400KG Cantilever Gantry Crane

Hot Sell Glass Cantilever Crane dengan empat pengisap pengangkat 400KG LJXJ400 dan Meja Pemuatan Kaca Jumbo

Glass Cantilever Crane dengan pengisap pengangkat

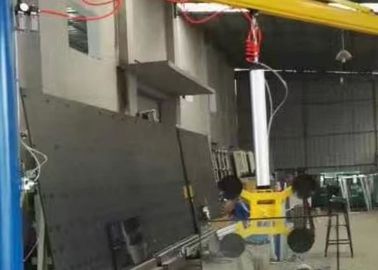

1. Pengangkat kaca vakum ini untuk menangani lembaran kaca isolasi.
2. Pengangkat kaca ini mampu mengangkat lembaran kaca dengan berat 800kg
3. Dilengkapi dengan 5 pengisap.Tetapi pengisap dapat ditambahkan sesuai dengan kebutuhan klien.
4. Peralatannya Stabil, Mudah digunakan dan aman.
5. Pengangkat vakum dilengkapi dengan lampu peringatan jika listrik mati atau kebocoran vakum, sinyal optik dan akustik akan segera mati untuk memperingatkan operator agar melakukan operasi darurat.

Parameter:

Kamieing Untuk

- Lini produksi kaca isolasi,
- Memasang Sistem Dinding Tirai Kaca,
- Memuat dan membongkar lembaran kaca di atas meja potong kaca,
- Memasang kaca depan mobil.

Meja pemuatan kaca sepenuhnya otomatis

• Deskripsi teknis:

1) Sistem alarm: dengan perangkat deteksi vakum yang andal, untuk memunculkan situasi abnormal dapat menjadi alarm dan tampilan otomatis, dapat digunakan untuk mengontrol ketika tidak normal dan dikonfirmasi Alarm vakum ketika tidak normal dan menjamin di bawah kaca dalam keadaan vakum;Saat darurat berhenti untuk memastikan cangkir hisap vakum dalam gelas dalam keadaan vakum, hindari kerusakan kaca karena downtime yang tidak normal;

2) Pola operasi: perangkat memiliki mode otomatis dan mode manual dua fungsi untuk pemilihan, pengoperasian yang nyaman dan intuitif;

3) Antarmuka operasi: Tampilan layar sentuh LCD, tampilan Cina, pengoperasian yang mudah;

4) Rangka utama, dan struktur baja semuanya menggunakan sambungan senyawa pipa persegi panjang berkualitas internasional dan perakitan baut;Ketebalan tabung baja persegi panjang: over3-8mm

5) Bahan mesin telah berumur, permukaannya telah menggunakan teknologi penghilang karat untuk menghilangkan bintik karat dan lapisan oksida permukaan, lapisan bawah telah disemprot dengan primer epoksi bermutu tinggi, dan permukaan telah disemprot dengan high- cat mobil kelas.

• Langkah kerja terperinci ::

Seluruh proses kerja dapat dilakukan dengan kontrol otomatis PLC atau kontrol manual.Mode manual terutama cocok untuk penyesuaian dan pemeliharaan peralatan.Setiap tindakan dapat diselesaikan secara independen atau dapat digunakan untuk pekerjaan normal.Setelah memberikan sinyal pemuatan (manual dan otomatis), lengan berputar ke atas sekitar 95 derajat melalui mekanisme membalikkan, dan seluruh mesin mulai bergerak maju.Ketika perangkat induksi di lengan menyentuh kaca, seluruh mesin berhenti berjalan. Sistem vakum bekerja, kaca dihisap oleh pengisap melalui sistem vakum.Ketika tekanan vakum mencapai tekanan yang disetel, pompa vakum berhenti.Mekanisme batang penghubung teleskopik pengisap mengangkat kaca ke belakang dan naik 80 mm melalui motor pengangkat lengan.Berhenti sekitar 1,5 detik untuk memastikan kaca tersedot, lengan besar digerakkan oleh motor untuk membalikkan kaca ke roller transmisi.Cangkir hisap di bawah kaca mulai bertiup, dan mekanisme batang penghubung teleskopik membuat cangkir hisap dan kaca jatuh pada saat yang bersamaan.Ketika kaca jatuh pada roller conveyor, lengan kecil terus jatuh, kaca dipisahkan dari cangkir hisap, dan konveyor mulai mengirim lembaran kaca ke ujung depan mesin pemuatan dan berhenti di titik sinyal. Kemudian seluruh bingkai bergerak secara otomatis untuk menemukan posisi nol dan berhenti.Menunggu sinyal dari meja potong, gelas dapat dikirim ke meja potong dengan kecepatan yang sama dengan ban berjalan pada mesin potong.Setelah gelas dikirim, ulangi siklus kerja secara otomatis.Mesin dapat memilih posisi apa pun sesuai dengan ketebalan kaca yang dibutuhkan.

• Parameter teknis:

• , Ukuran lembar: Ukuran min: 2400 * 1500mm (Pemuatan Sisi Tunggal)
• , Ukuran pemuatan maks: 6100 x 3300 mm
• , Ketebalan lembaran kaca: 3 ~ 19mm
• , Kedalaman penyerapan kerja: 700 mm
• , Kecepatan berjalan sumbu X: 5-25m / mnt (dapat disesuaikan)
• , Kecepatan berjalan sumbu Y: 8-12 m / mnt (dapat disesuaikan)
• , Kecepatan penyampaian: 5-25m / mnt (dapat disesuaikan)
• , Jumlah lengan balik: 12 lengan (pemuatan sisi ganda)
• , Jumlah pengisap lengan tunggal: tiga
• , Jenis pemuatan: Pemuatan sisi ganda
• , Siklus kerja: 60S (30S untuk setiap posisi tambahan)
• , Catu daya instalasi: AC380V / 50HZ (keadaan khusus dapat disesuaikan sesuai dengan kebutuhan pelanggan)
• , Total daya instalasi: 8-17 kw
• , Udara terkompresi: 0,6-0,8 Mpa;
• , Vakum: -50-99 Kpa (dapat disesuaikan menurut ketebalan kaca)
• , Tinggi meja kerja: 900 + 20mm
• , Ukuran mesin: 4650 x 2980 x 900mm
•
• Konfigurasi alat listrik:

1), pengontrol PLC: Delta;

2), Konverter frekuensi: Delta;

3), Layar sentuh: Delta;

4), Sakelar kontaktor: Schneider;

5), Pemutus arus: Chint ,;

6), Mengalihkan catu daya: Delta;

7), Transformator kontrol: Chint ,;

8), Katup elektromagnetik utama: Airtac;

9), sakelar fotolistrik: Guangchuan / puruide / aotongmike ；

10) Sakelar kedekatan: Guangchuan / puruide / aotongmike ；

Catatan: Bergantung pada tanggal pengiriman dan peningkatan teknis, perusahaan produksi berhak mengganti suku cadang dengan merek tingkat yang sama.
