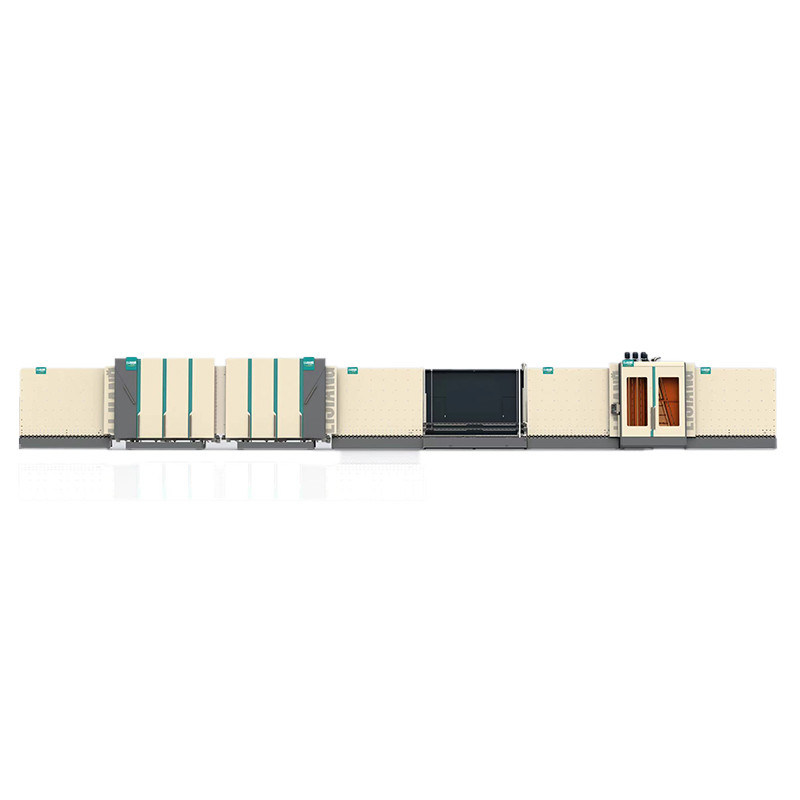

Detail produk:
|
| Nama merek: | LIJIANG | Ketebalan kaca isolasi: | 5 cm |
|---|---|---|---|
| Dimensi (L * W * H): | 23000mm * 3000mm * 3500mm | Ukuran kelas: | 2500 * 5000MM |
| Ukuran minimum: | 300 * 450mm | Ketebalan kaca: | 3-15mm |
| Bobot: | 5000Kg | Tegangan: | 380V 50Hz |
| Tegangan: | 380V | Kekuatan Total: | 41KW |
| Kecepatan mencuci: | 15 m / mnt | Sikat: | 6 |
| Cahaya Tinggi: | 15m / Min Lini Produksi Kaca Isolasi,15m / Min Mesin cuci kaca isolasi,mesin cuci kaca Untuk Jendela |
||
1, Memuat bagian
Untuk Menghindari Kaca e rendah letakkan sisi terbalik dan Tinggalkan bekas roda atau gores Pelapisan e rendah Kami menggunakan inspeksi pelapisan - konduktif film logam (perusahaan lain menggunakan deteksi fotolistrik, sulit dikenali untuk pelapisan film transparan yang lebih tinggi)
(Nylon dan Polyurethane + kolom logam

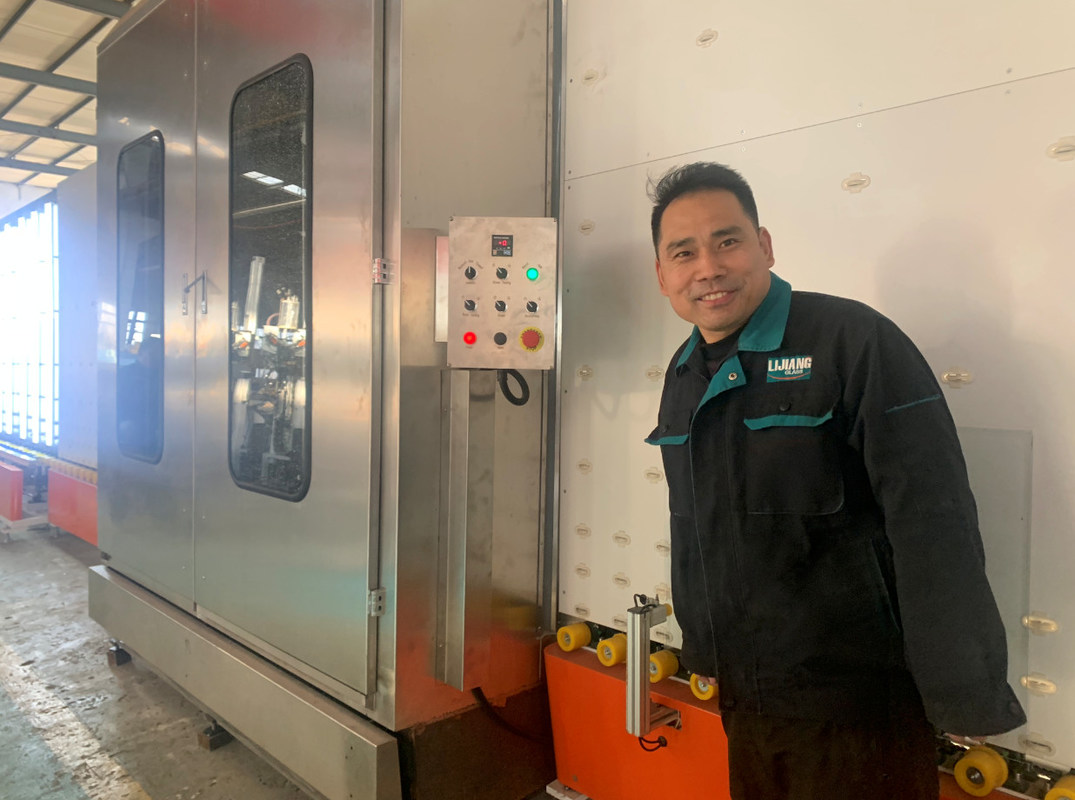

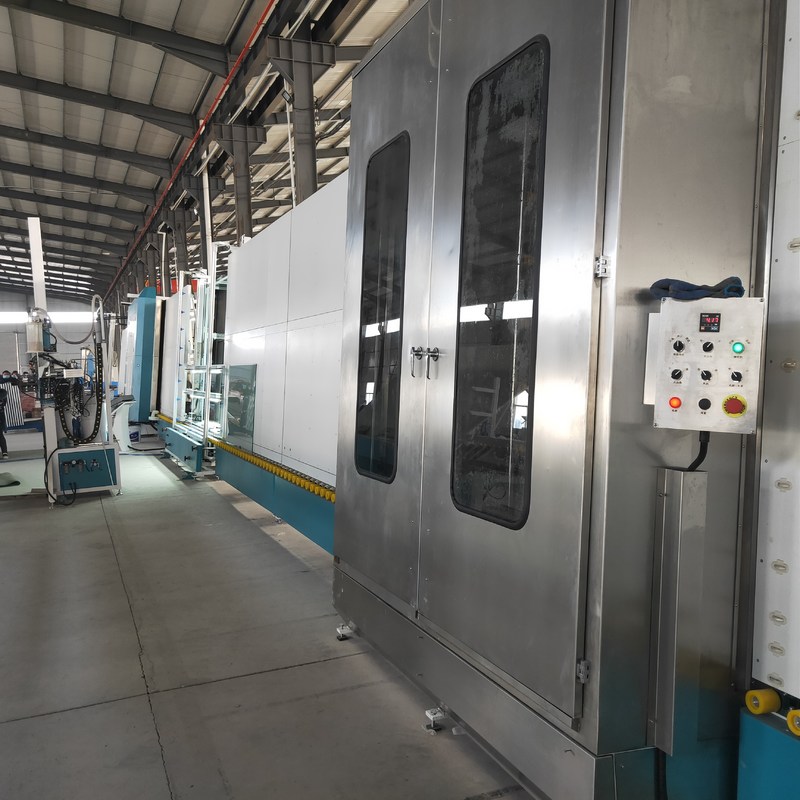

2, Bagian Pencucian dan Pengeringan
* Tiga pasang sikat lembut dapat mencuci kaca low-e dan kaca normal, diameternya kurang dari 0.1mm.
* Bahan terbuat dari stainless steel.
* Pisau angin adalah desain pelampung, selalu menjaga jarak yang tepat dan sesuai 3mm antara permukaan kaca dan pisau angin (Sama seperti struktur LISEC (Keterangan: 3mm adalah jarak pengeringan terbaik)
Ada perangkat sambungan universal. Ketika ketebalan kaca diubah, pisau udara dapat bergerak maju dan mundur untuk menyesuaikan jarak, sehingga jarak relatif antara pisau angin dan kaca konstan, untuk menghindari kerusakan pada kaca film karena perubahan ketebalan kaca.
* Roda pemeras sisi depan dan belakang semuanya aktif bergerak dan menyampaikan.Tidak peduli ukuran kaca besar/kecil/tebal/tipis (8mm), itu semua menjamin kaca melewati dengan lancar. (Sama seperti LISEC)
3, Mendeteksi bagian
4, bagian perakitan
Struktur pengangkat balok bawaan (balok ganda) Nyaman untuk mendeteksi dan menyeka kaca
5, Gsebagai isi dan menekan bagian
1, Pengukuran ketebalan: silinder menggerakkan penggaris elektronik untuk mengukur ketebalan kaca dan lebar bingkai aluminium, untuk memberikan parameter inflasi dan penekanan servo
2, Balok sabuk sinkron bergerak: balok sabuk sinkron akan bergerak sesuai dengan ketebalan kaca dan lebar bingkai aluminium untuk memastikan bahwa lubang inflasi telah berada di antara bingkai aluminium kaca pertama dan kedua untuk mengembang celah (nilai berasal dari batang dorong DC dan elektronik penggaris)
3, Masukkan konsentrasi gas argon ke layar sentuh sesuai kebutuhan pelanggan
4, Fungsi Tampilan: layar sentuh akan menampilkan seluruh proses pengisian gas argon, Anda akan tahu dengan sangat jelas berapa banyak gas argon yang sudah diajukan di dalamnya
E, pengisian GAS dari bawah
(Tipe lama)
Bagian pengepresan dibagi menjadi 4 bagian (per 800mm), ketika kaca ukuran kecil (kurang dari 800mm) melewati bagian pengepresan dan pengisian gas, hanya satu bagian yang berfungsi.
Jika lebih dari 800mm tetapi kurang dari 1600mm, dua bagian akan berfungsi, tidak perlu seluruh bagian pers dan pengisian gas bekerja.itu bisa menghemat kaca argon.
F, Cara segel samping mengikuti penyegelan(baru Tipe)
(sisi mesin memiliki satu sensor oksigen dengan 7-8 titik deteksi.
G Asesuaikandapat Menekan Bagian
1, Ada tekanan setelah pengelasan di bingkai Menekan, Jadi masalah yang tidak berbentuk tidak dapat dihindari setelah menggunakan beberapa waktu (mesin tidak dapat menekan DGU dengan benar, merata dan kencang)
Untuk masalah tak terhindarkan yang tidak merata ini, inilah solusi kami
2, Penekan sekrup timah
H Konveyor pendukung udara (fungsi opsional)
Menjamin DGU di dalam bersih tanpa bekas roda
Setelah mencuci dan sebelum menekan semuanya adalah dukungan udara
I komponen listrik
Kami menggunakan simens Jerman / jepang yaskava
Mesin bending Aluminium Spacer
l Rangka spacer 1*1m ditekuk sekitar 17 detik.
Kesalahan sudut bingkai spacer berada dalam 0.1mm.
lDapat menekuk aluminium spacer/technoform/Alupro/thermix/
l Spacer secara otomatis terhubung dan memotong.
lMesin otomatis berhenti saat spacer habis.
l Mendukung pembengkokan terus menerus, secara otomatis menghindari koneksi spacer saat menekuk dan memotong
l Secara otomatis menghubungkan spacer -konektor
lFungsi kendali jarak jauh
l Fungsi input USB, dapat membaca data excel secara langsung
l Suku cadang semua mesin memiliki kode ID, nyaman untuk layanan purna jual
l Konektor tugas berat, kenyamanan dan keamanan untuk pemasangan dan debugging
l Katup magnetik menggunakan Taiwan Airtac
l sistem kontrol plc Siemens Jerman
l Sistem kontrol servo Jepang Fuji
l 12 unit spacer penyimpanan (opsi)
l Swisspacer / Baja Tahan Karat / Baja Tahan Karat Allmetal / opsi)
(Stainless steel dan spacer tepi hangat tidak bisa ada pada satu waktu)
l Lubang bor untuk pengisian gas (opsi)
l Pencetakan inkjet spacer, berbagai warna tersedia untuk logo perusahaan atau tanggal produksi (opsi)
l Pencetakan tenaga kerja (opsi)
l Pemindai memindai kode dua dimensi, kode batang (opsi)
l Roda Penekan Terpisah untuk bingkai busur, lebih akurat daripada alat tekuk
Khusus untuk bingkai Hexagon dan Octagon (opsional)
l ERP (opsional)
Catatan: Alat tekuk
*Untuk bingkai persegi panjang ada tiga ukuran (6A/9A/12A) gratis
Ukuran lain perlu membayar ekstra 42 $/per ukuran
* Untuk bingkai Lingkaran, Segi Enam dan Segi Delapan, 300$/per ukuran
Parameter teknis utama
| Max.Bending ukuran | 2000*2000mm |
| Ukuran minimum lentur | 250*200mm |
| Lebar pengatur jarak aluminium | 6-27A |
| Radius Busur | 60 °-150 ° |
| 6A-16A | |
| Kesalahan dimensi: | ±0.5mm |
| Kesalahan sudut | ±1º |
| spacer aluminium 1m * 1m | 17 detik |
| Pasokan udara | 0.65MPa |
| Kekuatan total | AC220 / 380V 50Hz 2.5KW |
| Dimensi | 10500mm * 2200mm * 2600mm |
Komponen utama mesin Spacer Bending
| NAMA | MEREK |
| PLC | SIEMEN JERMAN |
| Peralatan listrik tegangan rendah | SIEMEN JERMAN |
| Motor servo | SIEMEN JERMAN |
| Sopir servo | SIEMEN JERMAN |
| Menyampaikan | OMRON JEPANG |
| Tiga serangkai | Taiwan AIRTAC |
| Silinder | Taiwan AIRTAC |
| LAYAR SENTUH | WEINVIEW Taiwan |
| Beralih daya | Taiwan TEND |
| MEMANDU | TBI Taiwan |
| Katup solenoida | Taiwan AIRTAC |
| Sensor | AUTONIC KOREA |
Robot penyegel
² Aplikasi
LJTJ2535 / LJTJ2025 adalah robot penyegel kaca isolasi vertikal otomatis terbaru.Ini digunakan untuk melapisi kaca berlapis ganda melalui pencampuran komponen A dan komponen B bersama-sama sesuai dengan persentase tertentu.Diterapkan pada kacamata ganda/tiga/berbentuk dan melangkah (Opsional) dengan kinerja yang stabil dan pengoperasian yang mudah.
1, Kepala mekanik ditempatkan di depan
Raih koneksi nyata dengan garis IG saat melakukan langkah kaca.
2, Fungsi Penyimpanan
Ini dapat menyimpan tiga potong kacamata isolasi pada tiga sabuk (kurang dari 1,8 m.), Perlu 2 set motor servo, sistem kontrol.
3, Delapan Servo
Robot menggunakan delapan servo YASKAWA, empat di antaranya mengontrol bagian transmisi, di empat servo lainnya, mereka mengontrol pengisap, mengangkat, mengemudi, dan gerakan Maju & mundur dan berputar.
Sistem Lem Tunggal
Dilengkapi dengan komponen A tunggal dan komponen B tunggal.
Dganda Sistem lem(pilihan )
Dilengkapi dengan dua set komponen A dan dua set komponen B, yang dapat digunakan untuk dua jenis sealant, seperti karet silikon, karet polisulfida, dan perekat struktural silikon.
Ganda / tiga berbentuk / kaca loncatan Fungsi (Opsional)
Dengan perkembangan teknologi pembaruan, robot penyegel dapat melapisi delapan gelas berbentuk sesuai dengan pasar kaca. (Tapi itu fungsi opsional, sebelum memesan fungsi ini harus mengkonfirmasi pabrikan)
Katup proporsional listrik: nosel karet pas dengan celah kaca lebih sempurna dan stabil.
Pompa A &Pompa B
Gunakan Taiwan-Airtac
Tepi kaca dan sudut penuh tanpa gelembung udara, permukaan halus, tidak perlu mengupas sudut
Transmisi sabuk sinkron
untuk membuat kaca dipindahkan dengan lancar dengan pemosisian yang akurat
Katup sakelar udara listrik dan terkompresi: Pastikan sakelar otomatis listrik, kinerja stabil, dan pelapisan seragam.
