Detail produk:
|
Nama: | lini produksi kaca terisolasi | Model: | LJZB3370 |
---|---|---|---|
Jaminan: | 1 tahun | Warna: | Kebutuhan pelanggan |
Kekuatan total: | 3P 380V 50HZ 40KW | ||
Cahaya Tinggi: | Pencucian Kaca Otomatis Dan Garis Penggabungan,Pencucian Kaca Hidraulik Dan Garis Penggabungan,Garis Cuci Dan Penggabungan Kaca 3300 * 7000 Mm |

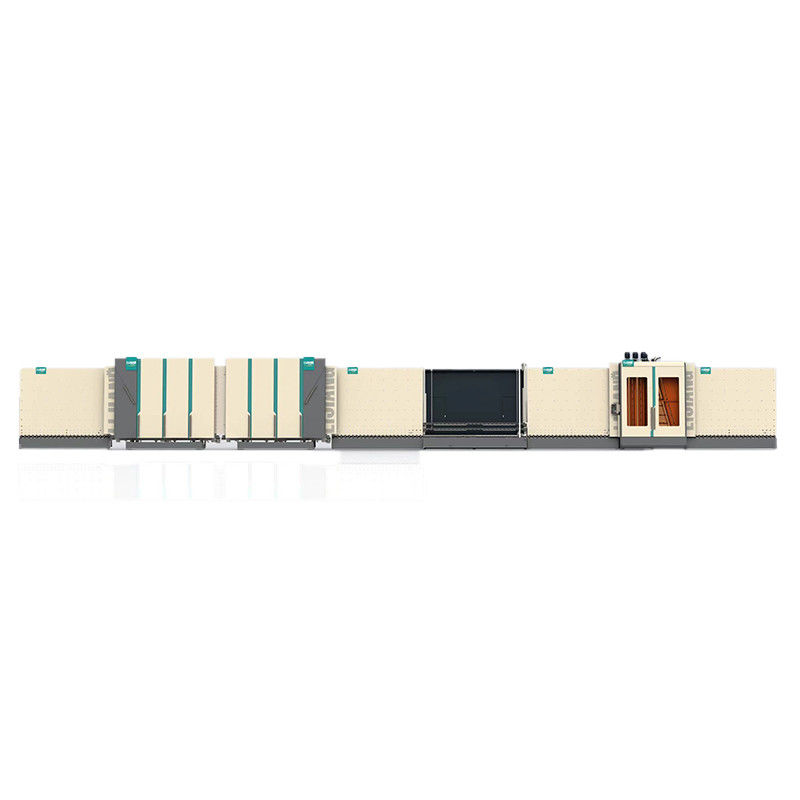

CUCI KACA OTOMATIS DAN MENGGABUNGKAN LINE DENGAN HIDROLIK PANEL PRESS 3300*7000 mm
Pencucian kaca otomatis dan jalur penggabungan dengan panel press hidrolik dapat merakit dan menekan unit kaca isolasi ganda, rangkap tiga atau struktural (langkah, fasad).
Model garis Standar: LIZB3370
PERTUNJUKAN:
1. Seluruh lini menggunakan sistem kontrol Jerman Siemens PLC, antarmuka layar sentuh, pengoperasian yang mudah dan nyaman.
2. Di bagian pertama Anda dapat melihat sensor, Ini dapat mendeteksi film kaca Low-e. (Pada saat yang sama, itu juga dapat secara otomatis mengukur ketebalan kaca) 15-30 mm.
3.3 pasang sikat lembut dapat mencuci kaca Low-E online dan offline.
4. Mesin cuci mengadopsi bahan stainless steel dan perangkat tahan air.
5. Tangki air dengan fungsi pemanas.
6. Sistem pemanas udara
7. Kecepatan cuci ditampilkan di antarmuka layar. Kecepatan cuci maksimal bisa mencapai 10 meter/menit.
8. Ada banyak titik penyesuaian di papan pelat. Ini bisa menjaga permukaan pelat tetap lurus.
Ini adalah detail yang sangat penting.Jika tidak dapat disesuaikan setelah deformasi, mudah untuk menghancurkan kaca.
9. Kaca ganda, kaca tiga, kaca berbentuk tersedia.
Fungsi opsional:
1. Pra-cuci
2. Air-mengambang menyampaikan
3. kaca langkah
4. pengisian gas
Mengisi gas dari bagian bawah sabuk sinkron, lubang udara selalu berada di antara kaca pertama dan bingkai aluminium, sehingga menjaga konsentrasi gas tinggi, seragam, kecepatan cepat, menghemat sumber udara.
Menampilkan proses pengisian secara online dengan konsentrasi gas tinggi.
Di Cina, ada banyak pabrik yang tidak dapat menampilkan proses pengisian secara online, hanya mengatur waktu pengisian, tidak dapat memastikan efek gas.
Detail memperkenalkan LJBZ3370
01 bagian transfer
Mekanisme deteksi pelapisan, deteksi otomatis film Low-e offline
Inlet Conveyor adalah konveyor zona pemuatan yang dirancang untuk memuat lembaran kaca ke dalam mesin cuci.Berkat kaki penyangga pemuatan, kacamata berukuran besar dapat dimuat dengan mudah.Dengan infrastruktur modularnya, alat berat kami siap diperluas dengan konveyor opsional untuk pencucian kaca jumbo.
02 mesin cuci
Fitur utama:
• Menggunakan 6 buah sikat lembut dengan rambut lembut 0.1mm, dapat mencuci kaca low-e
• Pisau udara baru menggunakan profil aluminium (Duckbill Air Knife), ukuran lubang udara disesuaikan dengan paruh bebek profil aluminium.Ini dapat mengurangi jumlah sekrup penyetel, memastikan bahwa setiap sekrup tidak longgar, dan menghindari resonansi pisau udara.
• Pisau udara dapat secara otomatis menyesuaikan lebar pisau udara sesuai dengan ketebalannya
• Kotak operasi dengan tampilan kecepatan cuci, dapat secara akurat menampilkan kecepatan mencuci (8-10m)
• Kontrol suhu otomatis tangki air, sistem pengisian air
• Sistem peredam Eropa
• Bahan baja tahan karat
Ini dirancang untuk mencuci lembaran kaca dengan sikat cuci berkualitas tinggi dengan kualitas maksimal dan untuk mengeringkan kacamata dengan kipas yang dirancang khusus.Dengan mesin cuci kaca kami, kami menawarkan sensitivitas dan kualitas maksimum untuk mencuci kaca.Kerja bebas getaran berkat struktur konstruksi baja yang berat dan kokoh.
• 03 bagian debit
• Gelas penyimpanan
• 04 bagian inspeksi dan pemasangan
Struktur baru bagian ini diubah menjadi struktur pengangkat balok inline (double beam).Sangat mudah untuk memeriksa dan menyeka kaca
• 05 bagian transfer
• Pengukuran otomatis ketebalan kaca.Dapat digunakan sesuai dengan kebutuhan aktual saat bekerja.
• 06 menekan dan mengisi bagian
Fitur utama:
• Sangat panjang (2500mm*3500mm) kaca isolasi dapat dikompresi
• Mengadopsi ban berjalan untuk mentransfer kaca, menggunakan motor servo untuk menekan kaca
• Pelat penekan dapat dibuka untuk perawatan yang mudah
• Papan penekan dengan struktur yang dapat disesuaikan untuk menjamin masa pakai yang tahan lama
• Secara otomatis mengisi gas argon dengan efek penyegelan yang signifikan, kandungan argon yang lebih tinggi
• Atur zona untuk mengisi ukuran kaca yang berbeda dengan metode penyegelan lanjutan untuk mengurangi kehilangan argon
• Dapat mengatur nilai gas dan menunjukkan proses pengisian gas di layar sentuh
• Sensor reaksi cepat untuk kontrol permanen proses pengisian gas
• Konsentrasi gas bisa mencapai lebih dari 90%
• Tidak perlu mengebor lubang pada rangka spacer
• Gas standar adalah gas Argon
• 07 bagian debit
• Gelas penyimpanan
• Dapat dihubungkan ke mesin penyegel
Data teknis
Maks.ukuran kaca | 2500mm*4500mm (Penekanan pelat sekunder dan mekanisme pengisap tambahan) |
Ukuran kaca maks untuk mengisi gas | 2500mm*3500mm |
min.ukuran kaca | 280mm * 450mm |
Ketebalan kaca | 3-15mm |
Ketebalan kaca isolasi: | 60mm |
Kecepatan mencuci kaca | 2-10m / mnt |
Kecepatan konveyor kaca | 45m/mnt |
sikat cuci | 3 pasang sikat lembut dengan rambut 0.1mm |
Persediaan air | Konsumsi air: konduktivitas 0,5t / jam:40μs/cm |
Pasokan udara | Aliran: 1500L / mnt |
Tekanan udara | ≥0.8MPa |
Kekuatan total | 3P 380V 50HZ 40KW |
Dimensi | 23500*3500*3700mm |
Berat | 8500kg |
Parameter listrik
NAMA | ASAL | MEREK |
PLC | Jerman | SIEMENS |
Alat listrik tegangan rendah | Jerman | SIEMENS |
Konverter frekuensi | Jerman | SIEMENS |
Motor servo untuk kaca langkah | Jepang | FUJI |
Saklar fotolistrik | Jerman | SAKIT |
Saklar Mikro | Taiwan | CENDERUNG |
Tombol dan lampu indikator | Perancis | SCHNEIDER |
Layar sentuh | Taiwan | WEINVIEW |
estafet menengah | Jepang | omron |
Motor sikat | Cina | QINGHUA |
Pompa air | Cina | LINGXIAO |
Memandu | Taiwan | HIWIN |
Komponen Pneumatik | Taiwan | AIRTAC |
IG line tanpa isi bensin online |
NAMA | ASAL | MEREK |
Motor servo | Jerman | SIEMENS |
PLC | Jerman | SIEMENS |
Alat listrik tegangan rendah | Jerman | SIEMENS |
Konverter frekuensi | Jerman | SIEMENS |
pindah motor | Taiwan | LINHAI |
Motor sikat | Taiwan | LINHAI |
Pompa air | Cina | LINGXIAO |
Memandu | Taiwan | HIWIN |
Komponen Pneumatik | Taiwan | AIRTAC |
pengukur listrik | Cina | MIRAN |
Saklar fotolistrik | Jerman | SAKIT |
Saklar Mikro | Taiwan | CENDERUNG |
Tombol dan lampu indikator | Perancis | SCHNEIDER |
layar sentuh | Taiwan | WEINVIEW |
estafet menengah | Jepang | omron |
IG line isi bensin online |
